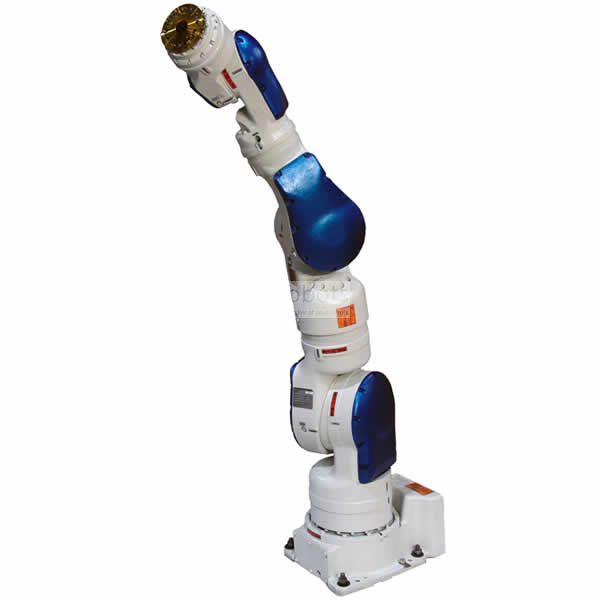

motorcu Motoman SIA10F

Yok

SIA10F, ufak mekanlarda bile dirseklerin yönünü değiştirmek için ve elin konumunu etkilemeksizin kendine müdahale etmeksizin mükemmel bir robotsuz el becerisi sağlayan insan benzeri hareket alanı olan ince, çevik ve çok yönlü bir tasarım robotudur. Normal çalışma alanının dışında ve tehlikeli ortamlarda esnek montaj konumu sağlar.

FS100 Kontrol Cihazı
Yaklaşık 20 kg'lık yük ile verimli alan tasarımı olan FS100 denetleyicisi, ambalaj uygulamaları, küçük parçaların taşınması ve IP20 dereceli koruma ile montaj için küçük ve kompakt fakat güçlü yapısı ile orta ve yüksek hız işlemleri için gereken yüksek performansı sağlar. standart. OEM'lere, makine üreticilerine ve sistem entegratörlerine kendi yazılım çözümlerini genişletmelerine izin veren açık bir yazılıma sahiptir.
C, C ++, C # ve. NET gibi yaygın kabul gören ortamlarda uygulanır.
C + + ve C # kullanarak asılı programlama ekranlarının özelleştirilmesini destekler,
MotoPlus ™ ve MotomanSync ™ yazılım ortamlarını kabul eder
Daha yüksek I / O hızı ve yüksek çözünürlüklü zamanlayıcılar
DX100 denetleyicisi ile aynı donanım asılı programlama işlemini gerçekleştirir.
Tek denetleyici sekiz adete kadar ekseni destekler:
4 eksenli + 2 harici eksenli robot
6 eksenli robot + 2 harici eksen
7 eksenli robot + 1 harici eksen
15 eksenli robotlar iki adet FS100 kontrolör gerektiriyor
Ana spesifikasyonlar

Maksimum Robot Yükü: 10 kg
Eksen sayısı: 7
Maksimum yatay erişim: 720 mm
Maksimum dikey erişim: 1,203 mm
Tekrarlanabilirlik: ± 0.1 mm
Denetleyici: FS100

Hareket aralığı (°)

Eksen S: ± 180 °
Eksen L: ± 110 °
Ekseni E: ± 170 °
Eksen U: ± 135 °
Eksen R: ± 180 °
Ekseni B: ± 110 °
Eksen T: ± 180 °

Maksimum hız (° / s)

Ekseni S: 170 ° / s
Ekseni L: 170 ° / s
Ekseni E: 170 ° / s
Eksen U: 170 ° / s
Ekseni R: 200 ° / s
Ekseni B: 200 ° / s
Eksen T: 400 ° / s

Robot uygulamaları

montaj
Enjeksiyon kalıplama
Muayene makinesi eğilimi
paketleme
Parça aktarımı

Applications

Parçaların taşınması , Parçaların montajı
