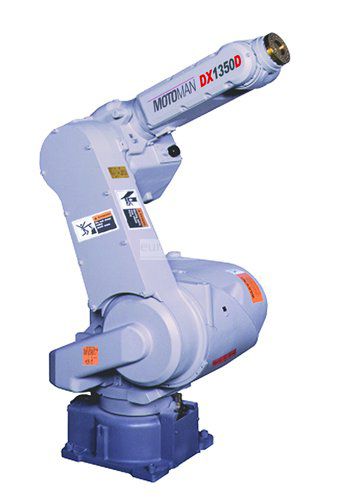

motorcu Motoman DX1350D

Yok

35 kg yük kapasitesi ve 6 eksenli Yaskawa DX1350D robotu hızlı, sağlam ve güçlüdür, taşlama ve zımparalama uygulamaları için idealdir, 1.355 mm'lik erişim kolay takım değişimi için geri döndürülebilir. El bileği koruma IP67, toz ve suya sahip ortamlarda görevler için uygundur. Optimum çevrim süresi ve yüksek verimlilik sağlayarak karakterizedir. DX100 denetleyici ile donatılmış

DX100 denetleyicinin özellikleri

Yaskawa'nın gelişmiş yapı ve proses kontrolüne sahip kompakt DX100 kontrolörü, otomatik bir hücre konsepti içinde bile kullanıcıya daha fazla özgürlük sunuyor:

• 8 robot / 72 koordinatlı hareket eksenine sahip Multirobot kontrol sistemi.

• Robotik çalışma hücreleri için sistem düzeyinde kontrol sağlayan sağlam PC mimarisi.

• İç mekanı optimize etmek için kontrol panosunun arkasındaki bağlantılar

• Dahili merdiven mantığı işleme; 4.096 G / Ç adresleri

• Çeşitli fieldbus ağ bağlantıları

• Yüksek hızlı sunucu bağlantısı

• I / F panelleri (10), kolye üzerindeki HMI'yi gösterir

• Daha fazla verimlilik ve minimum öğrenme süresi için Gelişmiş Robot Hareket Kontrolü (ARM)

•% 25'e varan enerji tasarrufu

• onarım süresi (MTTR)

• Redüktörün durumunu doğrulamak için fonksiyonla kolay bakım, donanım tanılama ömrü fonksiyonu, gelişmiş sorun çözme ve alarm kurtarma

• Kompakt flaş yuvası ve USB bağlantı noktası bellek yedeklerini kolaylaştırır

• Küçük ve hafif Windows® CE programlama kolonu, çok pencereli ekran özelliğine sahip renkli bir dokunmatik ekrana sahiptir.

Ana spesifikasyonlar

Maksimum Robot Yükü: 35 Kg
Eksen sayısı: 6
Maksimum yatay erişim: 1,355 mm
Maksimum dikey erişim: 2,201 mm
Tekrarlanabilirlik: ± 0.06 mm
Denetleyici: DX100

Hareket aralığı (°)

Eksen S: ± 180 °
Eksen L: + 145 ° / -50 °
Eksen U: + 220 ° / -140 °
Eksen R: ± 200 °
Eksen B: ± 125 °
Eksen T: ± 360 °

Maksimum hız (° / s)

Ekseni S: 170 ° / s
Ekseni L: 170 ° / s
Eksen U: 170 ° / s
Eksen R: 270 ° / s
Ekseni B: 270 ° / s
Eksen T: 460 ° / s

Applications

Talaşlı imalat , Parçaların taşınması , Ölçüm
