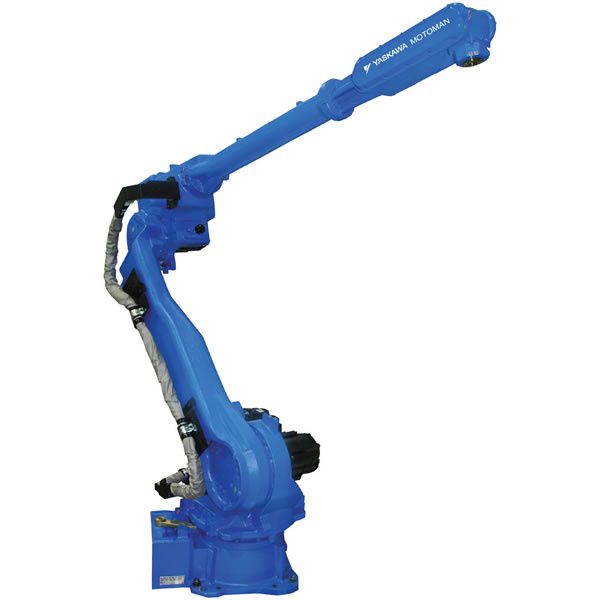

motorcu Motoman MH50 II-20

Yok

Uzun menzilli tasarım, yüksek hız ve ağır yük taşıma yeteneği ile MH50 II-20 robot, ark kaynağı, kaplama, dağıtma, malzeme kesme ve işleme uygulamaları için yüksek performans sağlar. Kısa parazit telsiziyle, robotun iş parçaları ve diğer robotlarla birlikte çalışmasına izin verir.

DX200 Denetleyici
DX200, robotik çalışma hücreleri için yüksek güvenilirlik ve sistem seviyesinde verimlilik sağlayan sağlam sistem mimarisi denetleyicilerinden biridir. Çeşitli fieldbus ağ bağlantıları. Dinamik girişim bölgeleri robot kolunu korur ve gelişmiş çarpışma önleme sağlar. Üç yardımcı / harici eksene kadar izin verir ve uzaktan monte edilebilir. sağlamaktadır:
Uygulama esnekliği.
Yüksek üretkenlik.
Minimum entegrasyon maliyetleri.
Uygulama esnekliği.
Artan güvenilirlik ve enerji verimliliği.
Geliştirilmiş bakım kapasitesi, ortalama tamir süresi (MTTR) azaldı.
Kategori 3 Performans Seviyesi İşlevsel Güvenlik Birimi (FSU).
Cihazlar arasında senkronize hareketle 8 robot / 72 eksenli çoklu robot kontrolü.
Gelişmiş robot hareket kontrolü (ARM), yüksek üretkenlik ve yörünge planlaması sağlar.
Birden fazla pencere görüntüleme olanağı sunan Windows® CE programlama renkli dokunmatik ekranlı küçük ve hafif kolye.
Ana spesifikasyonlar

Maksimum Robot Yükü: 20 kg
Eksen sayısı: 6
Maksimum yatay erişim: 3,106 mm
Maksimum dikey erişim: 5,585 mm
Tekrarlanabilirlik: ± 0.15 mm
Denetleyici: DX200

Hareket aralığı (°)

Eksen S: ± 180 °
Eksen L: + 135 ° / - 90 °
Ekseni U: + 251 ° / -160 °
Eksen R: ± 190 °
Eksen B: + 230 ° / -50 °
Eksen T: ± 360 °

Maksimum hız (° / s)

Eksen S: 180 ° / s
Eksen L: 178 ° / s
Eksen U: 178 ° / s
Eksen R: 400 ° / s
Ekseni B: 400 ° / s
Eksen T: 600 ° / s

Robot uygulamaları

Ark kaynağı
Basın eğilimi
Makine eğilimi
Malzeme taşıma
dağıtım
Malzeme kesme
Kaplama

Applications

Ark kaynağı , Basın desteği , Parçaların taşınması
