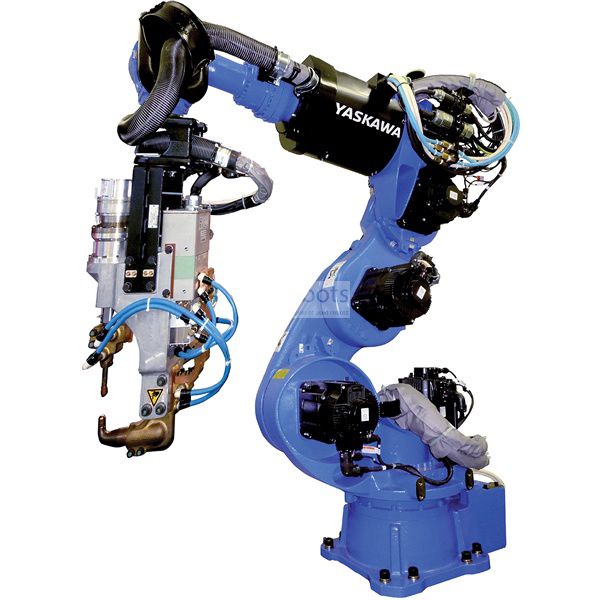

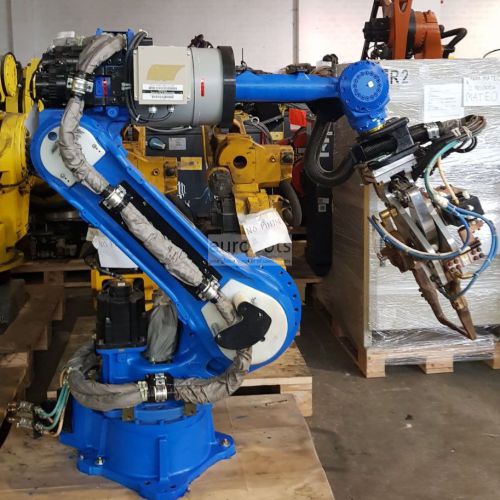

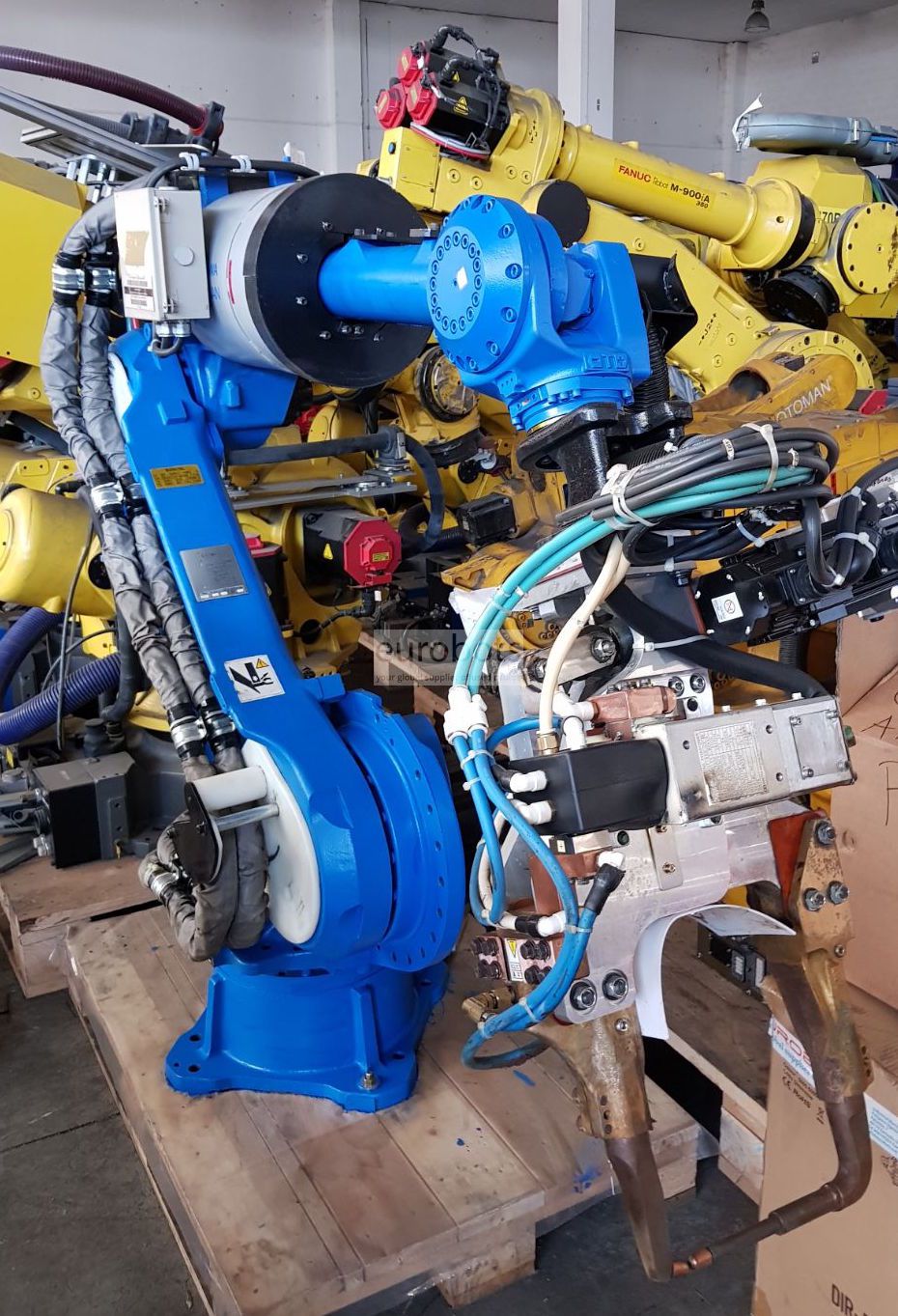

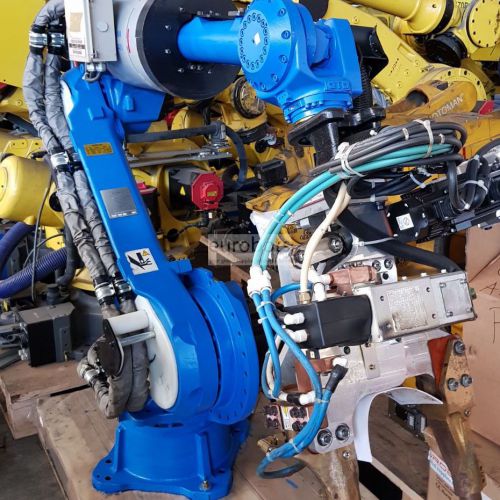

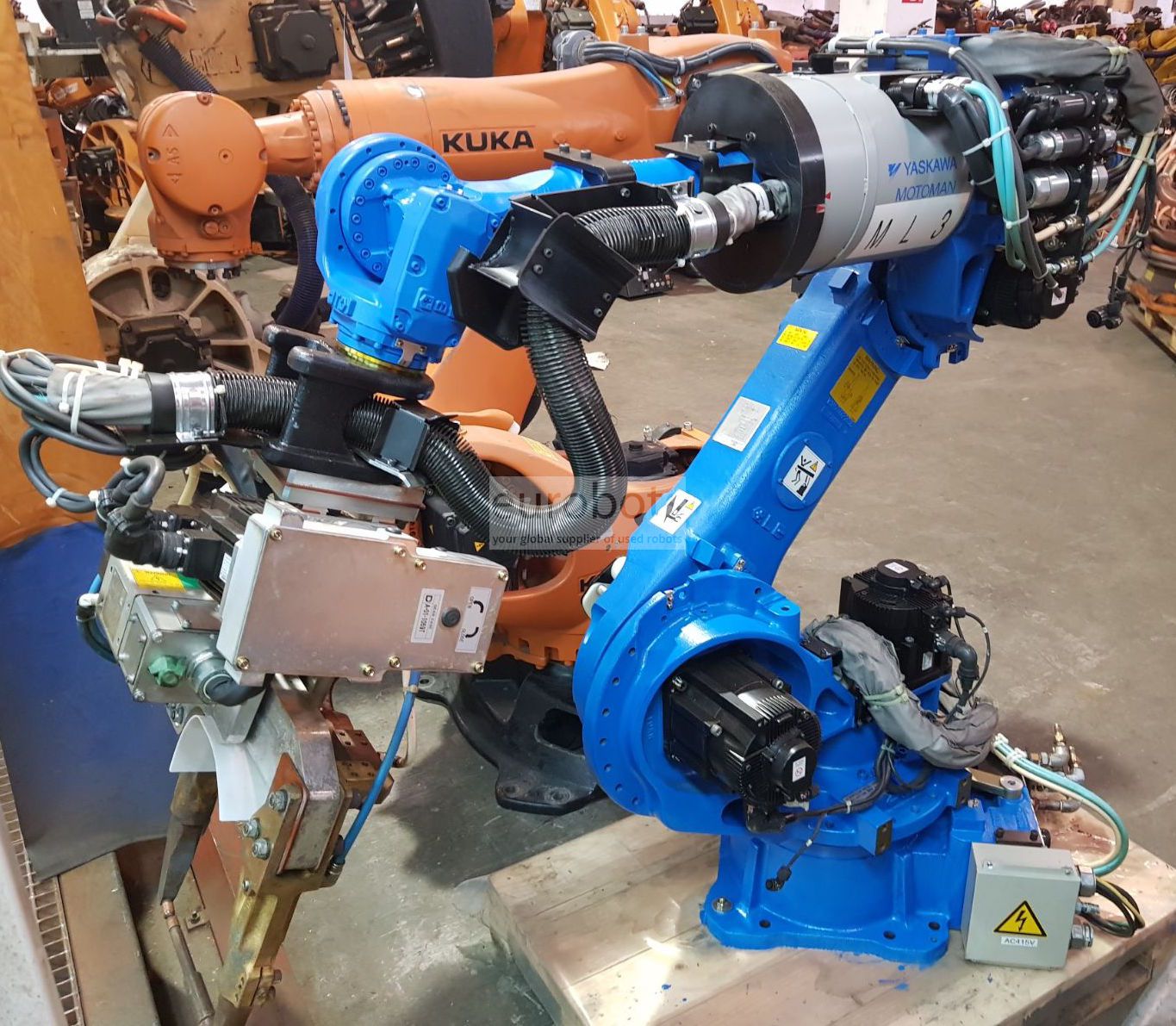

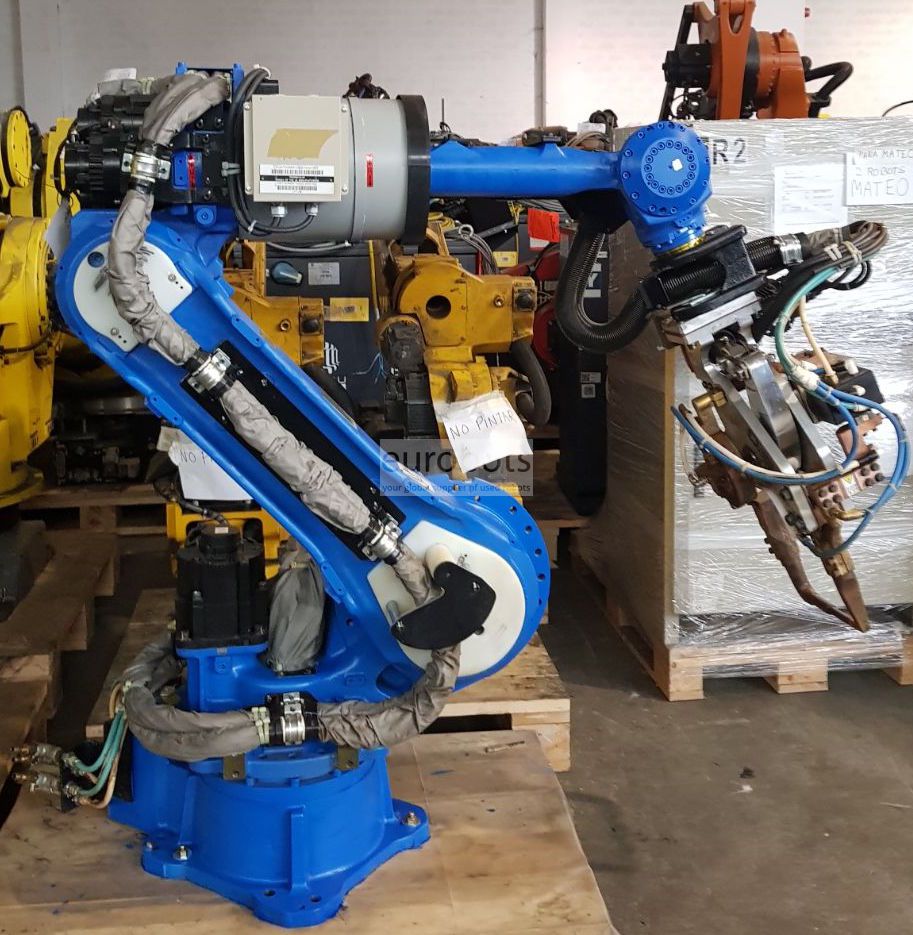

Motoman MS80W (SW) Punta Kaynak Robotu

Punta kaynak uygulamaları için MS80W (SW) kompakt yapı, esnek ve yüksek yoğunluklu tasarımlar için iş parçalarına ve diğer robotlara yakın yerleştirmek için idealdir, daha hafif ve daha verimli bir DC tabancasıyla birlikte% 50 enerji tasarrufu sağlar ve hızları% 43 daha hızlıdır. azaltılmış çevrimler için büyük yüklü robot. Hareketli alt kolunun erişimi, robotu bir rafa monte etmenizi sağlar.

DX100 kontrolörün özellikleri

Yaskawa'nın gelişmiş bir yapıya ve proses kontrolüne sahip kompakt bir DX100 kontrol cihazı, otomatik bir hücre konseptinde bile kullanıcıya daha fazla özgürlük sunar:

• 8 robot / 72 koordinasyonlu hareket eksenine sahip çoklu robot kontrol sistemi.

• Robotik çalışma hücreleri için sistem düzeyinde kontrol sağlayan sağlam PC mimarisi.

• İç mekanı optimize etmek için kontrol kabininin arkasındaki bağlantılar

• Dahili merdiven mantığı işleme; 4.096 I / O adresi

• Çeşitli fieldbus ağ bağlantıları

• Yüksek hızlı sunucu bağlantısı

• I / F panelleri (10) askıda HMI gösterir

• Daha fazla üretkenlik ve minimum öğrenme süresi için Gelişmiş Robot Hareket Kontrolü (ARM)

•% 25'e varan enerji tasarrufu

• Tamir süresi (MTTR)

• Redüktörün durumunu, donanım tanılama ömrü işlevini, gelişmiş sorun çözme ve alarm kurtarma durumunu doğrulayan işlev ile kolay bakım

• Kompakt flash yuvası ve USB bağlantı noktası bellek yedeklemelerini kolaylaştırır

• Küçük ve hafif Windows® CE programlama askısı, çoklu pencere görüntüleme özelliğine sahip renkli bir dokunmatik ekrana sahiptir.

Ana özellikleri

Maksimum Robot Yükü: 80 kg
Eksen sayısı: 6
Maksimum yatay erişim: 2,061 mm
Maksimum dikey erişim: 3.751 mm
Tekrarlanabilirlik: ± 0.07 mm
Denetleyici: DX100

Hareket aralığı (°)

Eksen S: ± 180 °
Eksen L: + 155 ° / -90 °
Eksen U: + 160 ° / -185 °
Eksen R: ± 205 °
Eksen B: ± 120 °
Eksen T: ± 180 °

Maksimum hız (° / s)

Eksen S: 170 ° / s
Eksen L: 140 ° / s
Eksen U: 160 ° / s
Eksen R: 230 ° / s
Eksen B: 230 ° / s
Eksen T: 350 ° / s

Robot uygulamaları

Punta Kaynağı

Applications

Ark kaynağı , Spot kaynağı , Saplama Kaynak
