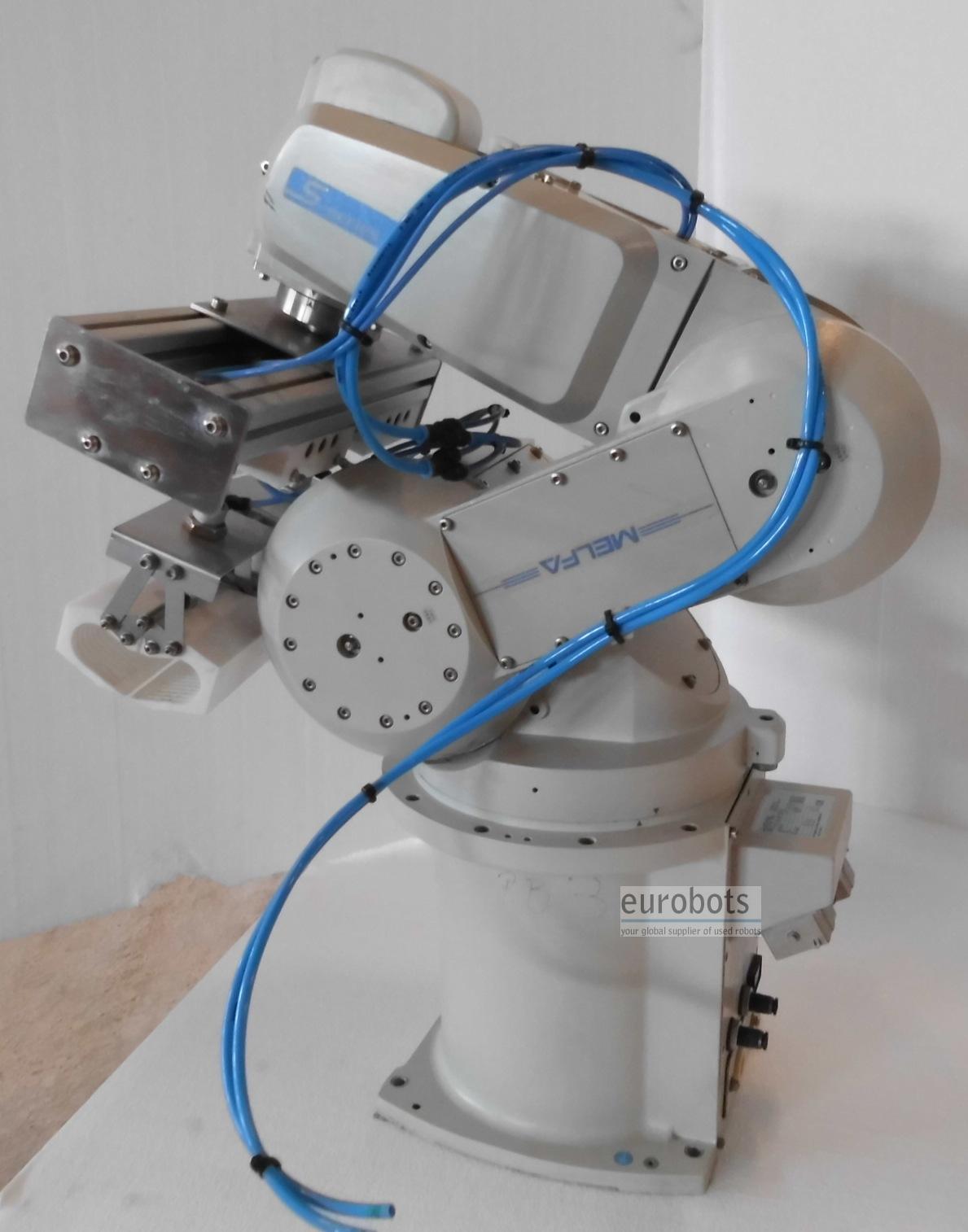

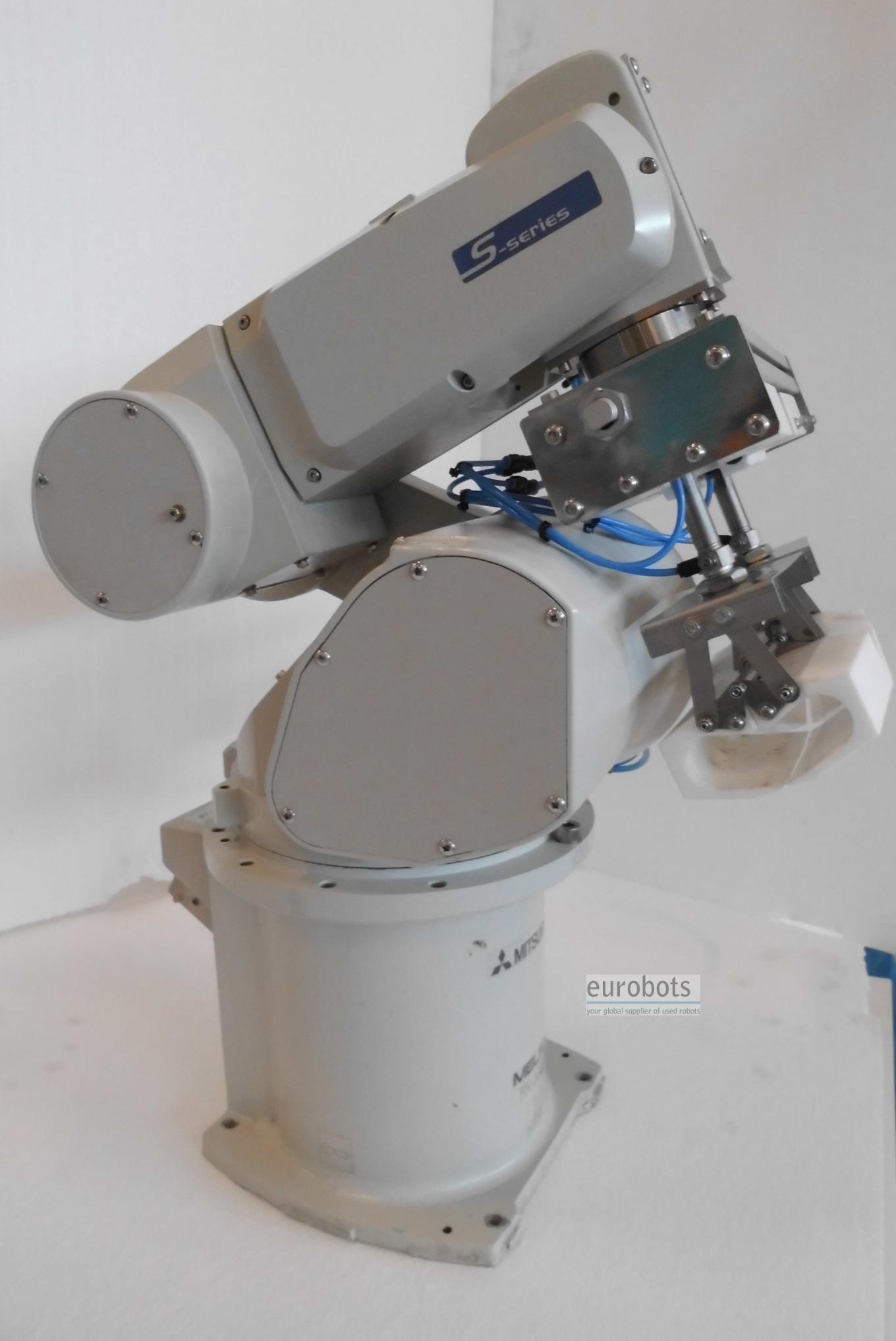

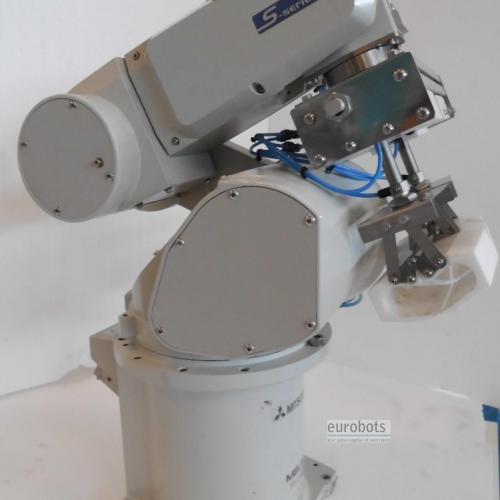

Other Robots Mitsubishi MELFA RV-3SJB

Yok

Modeller RV-3S

Bu model hızlı, kompakt ve kullanımı kolay olacak şekilde tasarlanmıştır.

Yüksek hızlı robot, kendi kategorisindeki en hızlı Mitsubishi robotudur (5,3 m / s), fakat aynı zamanda son derece hassas ± 0,02 mm'lik konumlandırma tekrarlanabilirliği ile kullanılabilir. Böylece, döngüleriniz doğruluğu kaybetmeden daha hızlı olacaktır.

Esneklik

Güçlü bir robot ve esnek robot olarak adlandırılabilir. Zorlu ortamlarda (IP65) çalışabilir, çünkü dönen eklemler ve redüksiyon dişlileri motorun içi boş yapısı içinde kapatılır.

Üç farklı bağlantı tipi: Ethernet, Profibus ve CC-Link.

5000 program adımı ve 2500 öğretim noktası ile 88 farklı olası program.

3 Kg'lik yük kapasitesi, farklı tipte takımlar kurma şansı verir.

Robotun ihtiyaç duyduğu alanın azaltılması, motora ve kollara doğrudan takılan dişliye takılıyor.

Yüksek hassasiyetli sınıf

Tipik olarak robot kolu tanımsız bir noktada duracaktır, bunun yerine RV-3S serisi, müşteriye sorunsuz bir şekilde çalışmasını sağlayan nihai konumuna kadar yolculuğuna devam edecektir. Tüm eksenlerin kendi frenleri vardır, böylece robot herhangi bir durumda konumunu korur.

Robot aynı zamanda farklı iş parçalarını algılayabilir ve tam yerini bulabilir. Bu, her durumda% 100 doğru konumlandırma sağlar.

Tahrik Sistemi: AC servo motor (tüm eksende frenler)

Konum algılama yöntemi: Mutlak enkoder
Kol uzunluğu:

- 641 mm model RV-3SJB

Yük kapasitesi: 3 kg

Çalışma aralığı º:

Eksen 1: 340 (+ -170)
Eksen 2: 227 (-92 ila +135)
Eksen 3: 290 (+160 ila -130)
Eksen 4: ---------------
Eksen 5: 240 (+ -120)
Eksen 6: 720 (+ -360)

Maximun derece / sn hız:

Eksen 1: 250
Eksen 2: 187
Eksen 3: 250
Eksen 4: ---
Eksen 5: 412
Eksen 6: 660

Maksimum bileşik hız (mm / sn): 5300
Sn cinsinden ortalama döngü süresi: 0,6 / 0,7
Pozisyon tekrarlanabilirliği: + -0,02 mm
Ağırlık: 33 kg

Tahrik Sistemi: AC servo motor (tüm eksende frenler)

Konum algılama yöntemi: Mutlak enkoder
Kol uzunluğu:

  • 641 mm model RV-3SJB
  • Yük kapasitesi: 3 kg

Çalışma aralığı º:

  • Eksen 1: 340 (+ -170)
  • Eksen 2: 227 (-92 ila +135)
  • Eksen 3: 290 (+160 ila -130)
  • Eksen 4: ---------------
  • Eksen 5: 240 (+ -120)
  • Eksen 6: 720 (+ -360)

Maximun derece / sn hız:

  • Eksen 1: 250
  • Eksen 2: 187
  • Eksen 3: 250
  • Eksen 4: ---
  • Eksen 5: 412
  • Eksen 6: 660

Maksimum bileşik hız (mm / sn): 5300
Sn cinsinden ortalama döngü süresi: 0,6 / 0,7
Pozisyon tekrarlanabilirliği: + -0,02 mm
Ağırlık: 33 kg


Applications

Ark kaynağı , Spot kaynağı , Paletleme , Parçaların yüklenmesi ve boşaltılması , Parçaların taşınması , Parçaların montajı , Lazer Kesim

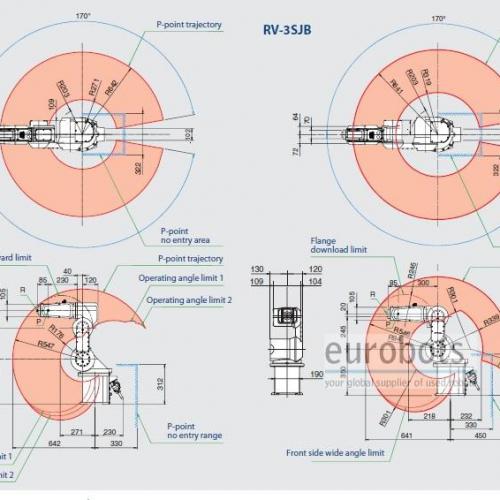

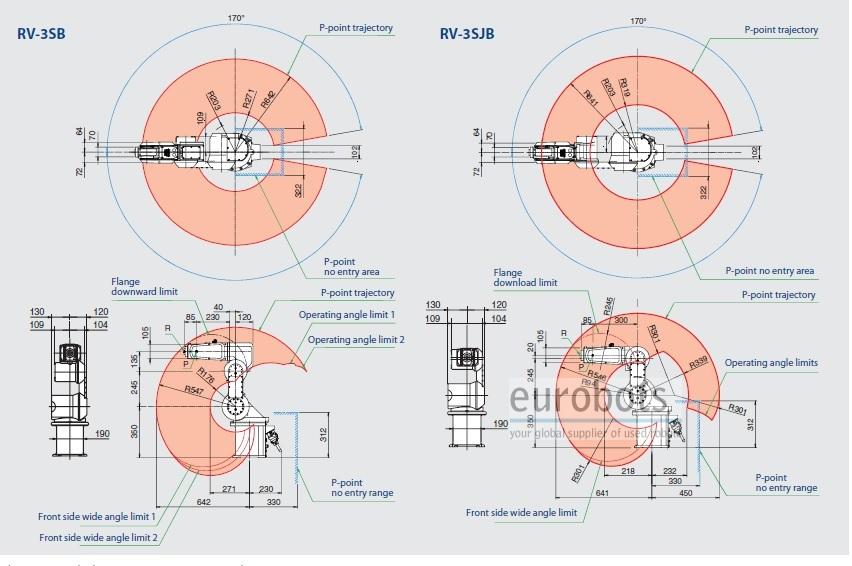

Diagrams
