Other Robots MITSUBISHI MELFA RH-12FRH55

Yok

En son teknolojinin sağlam kolları ve servo kontrolleri ile Mitsubishi Electric robotlarından MELFA FR serisi, güvenli ve ortak çalışma uygulamaları, yeni nesil için akıllı fonksiyonlar, yüksek hassasiyet ve hız sunar. Operatör ve robot arasındaki takım çalışmasına yüksek düzeyde güvenlik sağlar. Büyük hacimlerin işlenmesi gereken çok çeşitli uygulamalar için idealdir.

Yatay yapıya (HR) sahip RH-12FRH55 Serisi, maksimum eklem kapasitesi, 12 kg maksimum taşıma kapasitesi ve 550 mm kol erişimi ile Standart çevrim süresi 0.30s. El bileği ekseninin optimizasyonu sayesinde, çok fonksiyonlu kelepçeleri ve yer değiştirme kelepçelerini tutmak için yüksek bir marj elde etmek mümkündür. Montaj ve paletleme işleri için idealdir. Yüksek direnç, hızlı ve hassas çalışma imkanı sunar.

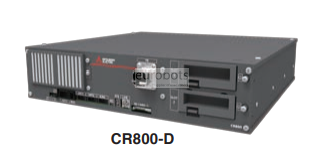

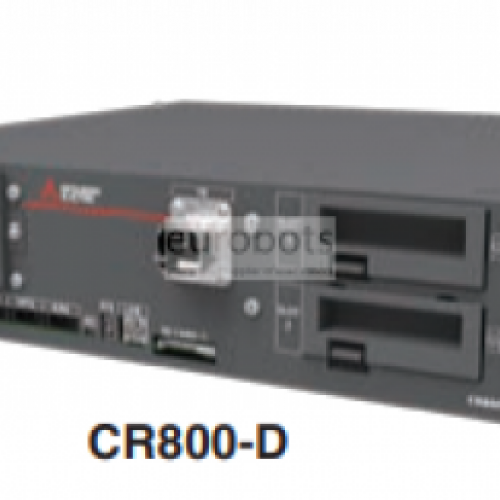

CR800-D veya CR800-R kontrol cihazları ile donatılmıştır.

Bu denetleyici, dikey ve yatay konumlar yerleştirebileceğiniz açık bir yapıya, belirli bilgileri sağlayan ekipmanla iletişimi optimize eden çoklu CPU yapılandırmasına sahiptir, MELSEC iQ-R ile uyumludur.

Robot genel özellikleri

  • Robotun Maksimum Yükü: 12 Kg
  • Maksimum Erişim: 550 mm
  • Denetleyici: CR800-D, CR800-R

Tekrarlanabilirlik:

  • Yx kompozit: ± 0.012
  • J3 (Z): ± 0.01
  • J4: ± 0.005

Robot Hareket Hızı

  • Eksen 1: 420°/s
  • Eksen 2: 450°/s
  • Eksen 3 (Z): 2800 mm
  • Eksen 4: 2400°/s

Hareket aralığı

  • Eksen 1: 340 (-170 ila +170)°
  • Eksen 2: 290 (-145 ila +145)°
  • Eksen 3 (Z): xx = 35: 35 / xx = 45: 450 mm
  • Eksen 4: 720 (-360 ila +360)°

Uygulamalar

  • Montaj
  • Paletleme

Applications

Paletleme , Parçaların manipülasyonu , Parçaların montajı
