Other Robots MITSUBISHI MELFA RV-4FRL

Yok

MELFA FR serisi Mitsubishi Electric 6 eksenli robotlar, geniş bir çalışma alanını daha yüksek bir yük ile birlikte kapsayacak şekilde optimize edilmiş bir kol aralığına sahip olup, çeşitli bağlantı seçenekleriyle kolay ve hızlı kurulum, sezgisel programlama olanağı sunar.

RV-4FR Serisi RV-4FR'nin geniş kapsamlı versiyonu; kompakt alanlar, dikey çoklu bağlantı tipi için ideal hareket aralığı, 0,36 s yüksek işlem gücü yaklaşık standart çevrim süresi sunan 649 mm'ye kadar, kanat tipi kol tasarımına kadar; olağanüstü bir hız ve hassasiyetle, bir servo motorlu AC ile maksimum teknoloji. Küçük parçaların taşınması, montajı ve kontrolü için idealdir.

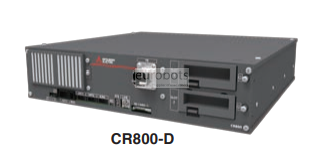

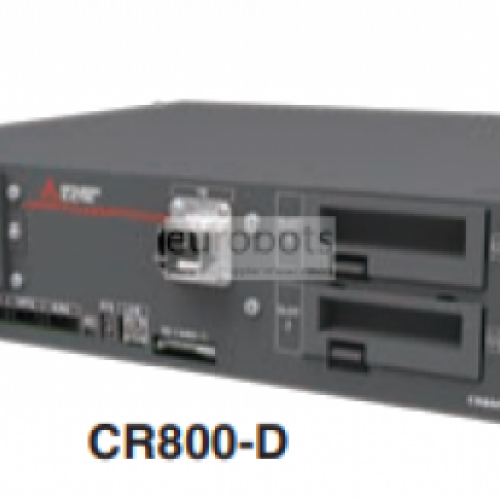

CR800-D veya CR800-R kontrol cihazları ile donatılmıştır.

Bu denetleyici, dikey ve yatay konumlar yerleştirebileceğiniz açık bir yapıya, belirli bilgileri sağlayan ekipmanla iletişimi optimize eden çoklu CPU yapılandırmasına sahiptir, MELSEC iQ-R ile uyumludur.

Robot genel özellikleri

  • Robotun Maksimum Yükü: 4 Kg
  • Maksimum Erişim: 649 mm
  • Tekrarlanabilirlik: ± 0.02
  • Denetleyici: CR800-D, CR800-R

Robot Hareket Hızı

  • Eksen 1: 420 ° / s
  • Eksen 2: 336 ° / sn
  • Eksen 3: 250 ° / s
  • Eksen 4: 540 ° / s
  • Eksen 5: 623 ° / s
  • Eksen 6: 720 ° / s

Hareket aralığı / °

  • Eksen 1: 480 (-240 ila +240)
  • Eksen 2: 240 (-120 ila +120)
  • Eksen 3: 164 (-0 ila +164)
  • Eksen 4: 400 (-200 ila +200)
  • Eksen 5: 240 (-120 ila +120)
  • Eksen 6: 720 (-360 ila +360)

Applications

Küçük parçaların yüklenmesi ve boşaltması , Parçaların manipülasyonu , Ölçüm , Parçaların montajı
