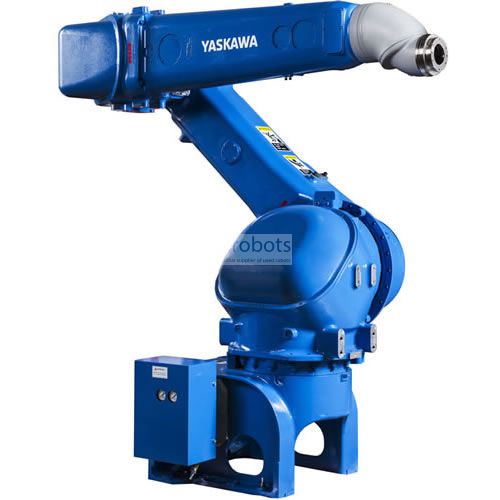

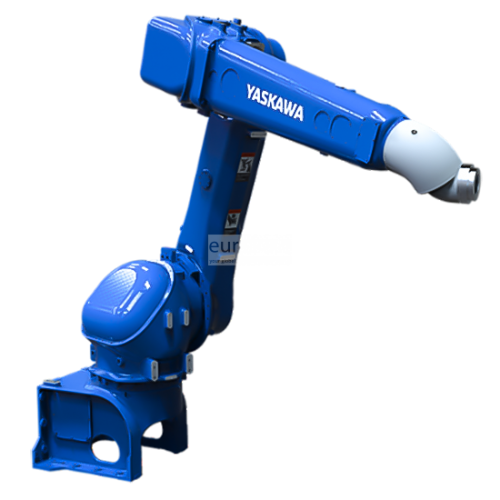

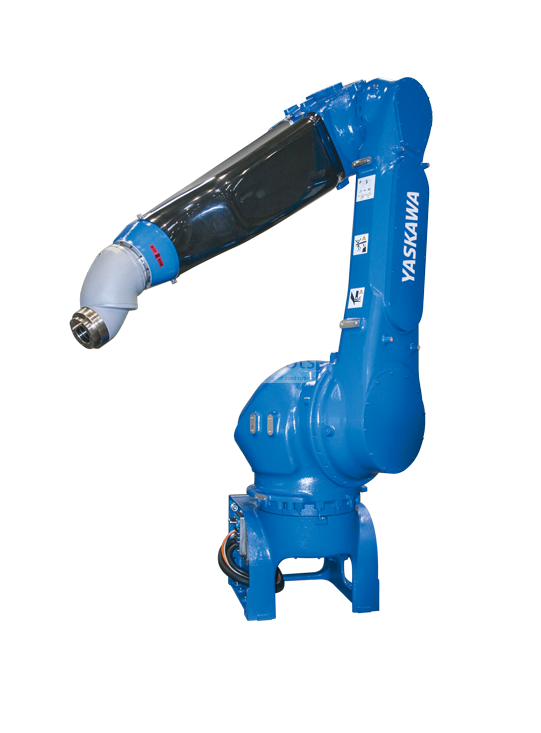

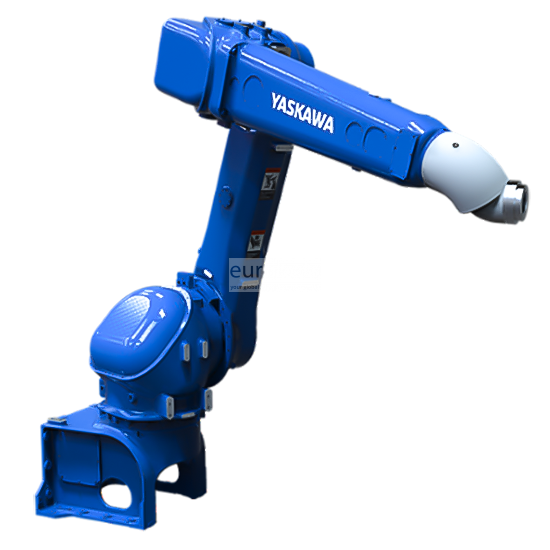

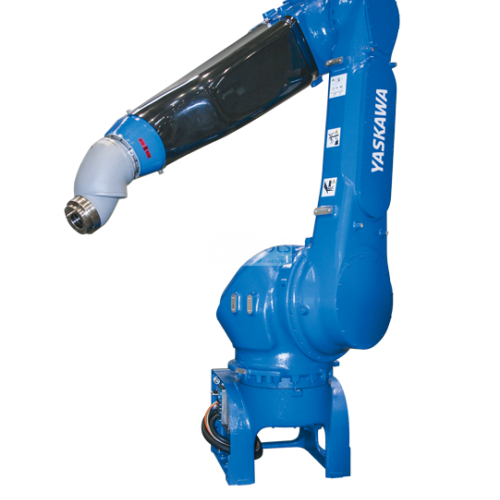

Robot Motoman MPX3500

Yok

MOTOMAN MPX3500, otomobil karoserini, tamponları, inşaat ekipmanlarını ve daha fazlasını boyayabilen hızlı ve çok yönlü bir boyacıdır. Boyama kabininin boyutu, yerden tasarruf sağlayan yüksek yoğunluklu bir planda küçültülür. L ekseninin kayması yoktur, bu da manipülatörün iş parçasına daha yakın monte edilmesini sağlayarak yerden tasarruf sağlar. MOTOMAN MPX3500'ün hortumlarına ve tüplerine müdahaleyi önlemek için bilek kısmından geçirilebilirler. Bu robotun proses kolu ve büyük taşıma kapasitesi, büyük çan aplikatörlerinin monte edilmesini sağlayarak çok renkli boyamaya izin verir. Bir robot için sağlanan veriler diğer taraftaki robot için oluşturulan verilere aktarılarak büyük hücreleri eğitmek için gereken süre azaltılabilir.

MOTOMAN DX200 Denetleyici.

DX200, robotik iş hücreleri için yüksek güvenilirlik ve sistem düzeyinde verimliliğe sahip sağlam sistem mimarisi kontrolörlerinden biridir. Çeşitli fieldbus ağ bağlantıları. Dinamik girişim bölgeleri robot kolunu korur ve gelişmiş çarpışma önleme sağlar. Üç adede kadar yardımcı / harici eksene izin verir ve uzaktan monte edilebilir. sağlar:

Uygulama esnekliği.
Yüksek verimlilik.
Minimum entegrasyon maliyetleri.
Uygulama esnekliği.
Artan güvenilirlik ve enerji verimliliği.
İyileştirilmiş bakım kapasitesi, azaltılmış ortalama onarım süresi (MTTR).
Kategori 3 Performans Düzeyi İşlevsel Güvenlik Birimi (FSU).
Cihazlar arasında senkronize hareket ile 8 robot / 72 eksene kadar çoklu robot kontrolü.
Gelişmiş robot hareket kontrolü (ARM), yüksek üretkenlik ve yörünge planlaması sağlar.
Windows® CE programlama renkli dokunmatik ekrana sahip küçük ve hafif sarkıt, çoklu pencere görüntüleme olanakları.

Ana özellikler

Maksimum Robot Yükü: 15 kg
Eksen sayısı: 6
Maksimum erişim: 2.700 mm
Tekrarlanabilirlik: ±0,15 mm
Denetleyici: DX200



Hareket aralığı (°)

Eksen S: ±150°
Eksen L: +140º/–65°
U ekseni: +90º/–65°
Eksen R: ±720°
Eksen B: ±720°
Eksen T: ±720º



Maksimum hız (°/s)

Eksen S: 100°/s
Eksen L: 100°/s
Eksen U: 110°/s
Eksen R: 300°/s
Eksen B: 360°/s
Eksen T: 360/s



Robot uygulamaları

Tablo


Applications

Boyama
