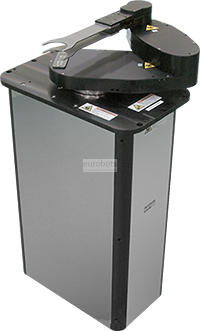

Kawasaki Temiz Oda NX540

Yok

FOUP'dan hizalayıcıya kadar saatte 300 gafer (WPH) yüksek performans alanı ile, gofretlerin kademelerine kolayca erişebilen 3 bağlantılı NX540, katı tek kollu yapı, ardından çift manipülatör kolu ile sahneye, Gerilim geri yüklendiğinde otomatik sistemin gerilim düşüşüne ve yeniden başlatılmasına acil çözüm olan ISO Sınıfı 1, standart SEMI-F47 sisteminin standartlarını karşılar, standart SEMI-S2 çevreye koruma, kişisel güvenlik, sistem çarpışması önleme

Denetleyici D
D denetleyicileri, komple bir dijital servo işlemi, standart Ethernet iletişim portu, kompakt ayak izi, farklı yazılımların esnek geliştirilmesi, iki kol ve çok eksenli kontrollerin bağımsız çalışması, tüm eksenler için üniform servo amplifikatörler, standartlar çevresel standartlar içeren temiz oda uygulamaları geliştirmek üzere tasarlanmıştır. , sağlık ve güvenlik SEMI S2, beyaz oda ISO 1.
D60 kontrolörünün özellikleri
  • Servo komple dijital sistem
  • Kontrollü Eksenler: Maksimum 7 eksen
  • Manuel, yarı otomatik, tam otomatik öğretim.
  • Harici acil durdurma, güvenlik yakınında, harici durdurma.
  • Donanım: RS232C x 1 Ethernet.
  • Yazılım: K-Utility (temiz robotlar için orijinal Kawasaki iletişim komutu).
  • Enerji: Gerilim: Tek fazlı, AC208 V ±% 10, 50/60 Hz. Standart: YARI F47.
  • Giriş sinyali: Maksimum 16 kanal.
  • Çıkış sinyali: Maksimum 8 kanal
  • Uyumlu robot serileri: NS, NT, NX, TT, TX ve NV
D61 kontrol cihazının özellikleri
  • Servo komple dijital sistem
  • Kontrollü Eksenler: Maksimum 12 eksen
  • Manuel, yarı otomatik, tam otomatik öğretim.
  • Harici acil durdurma, güvenlik yakınında, harici durdurma.
  • Donanım: RS232C x 2 Ethernet.
  • Yazılım: K-Utility (temiz robotlar için orijinal Kawasaki iletişim komutu).
  • Enerji: Gerilim: Tek fazlı, AC208 V ±% 10, 50/60 Hz. Standart: YARI F47.
  • Giriş sinyali: Maksimum 96 kanal
  • Çıkış sinyali: Maksimum 80 kanal
  • Uyumlu robot serileri: NS, NT, NX, TT, TX ve NV

Ana spesifikasyonlar

Eksen sayısı: 4
ISO Sınıf 1
Link: 3
Tekrarlanabilirlik: ± 0.25 mm
Denetleyici: D60 / D61

Hareket aralığı (°)

θ ekseni
(dönüş JT2)
318 °
440 mm
Z ekseni
(yukarı-aşağı JT3)
1,232 mm
336 °
X ekseni
(giriş / çıkış JT4)

W ekseni - alt
(dönüş JT6)
-
W ekseni - üst
(dönüş JT7)


Robot uygulamaları

Temiz oda


Applications

Parçaların taşınması , Parçaların montajı
