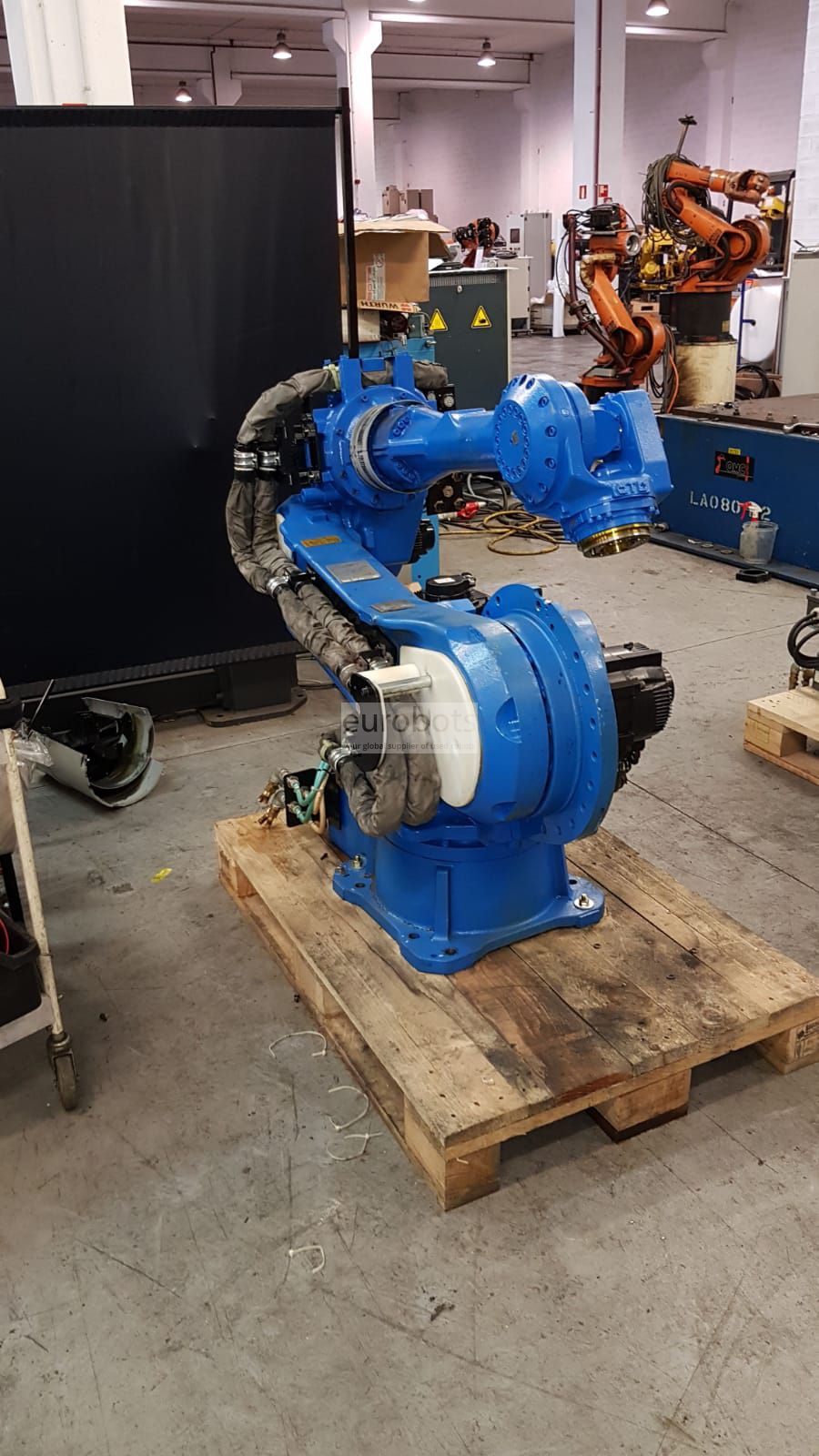

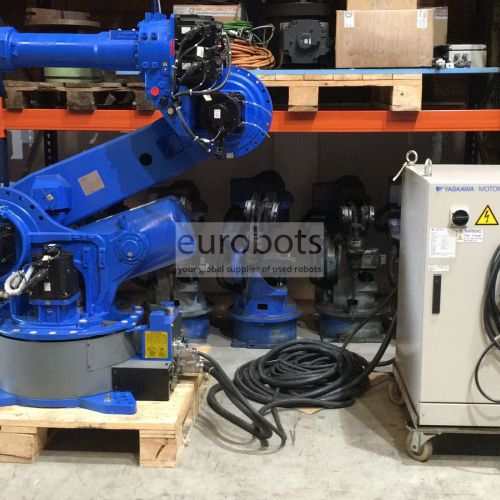

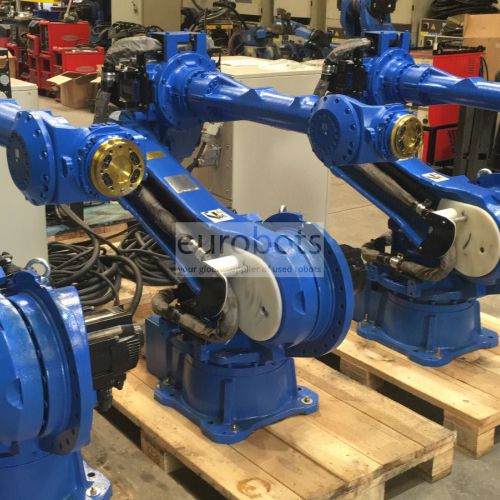

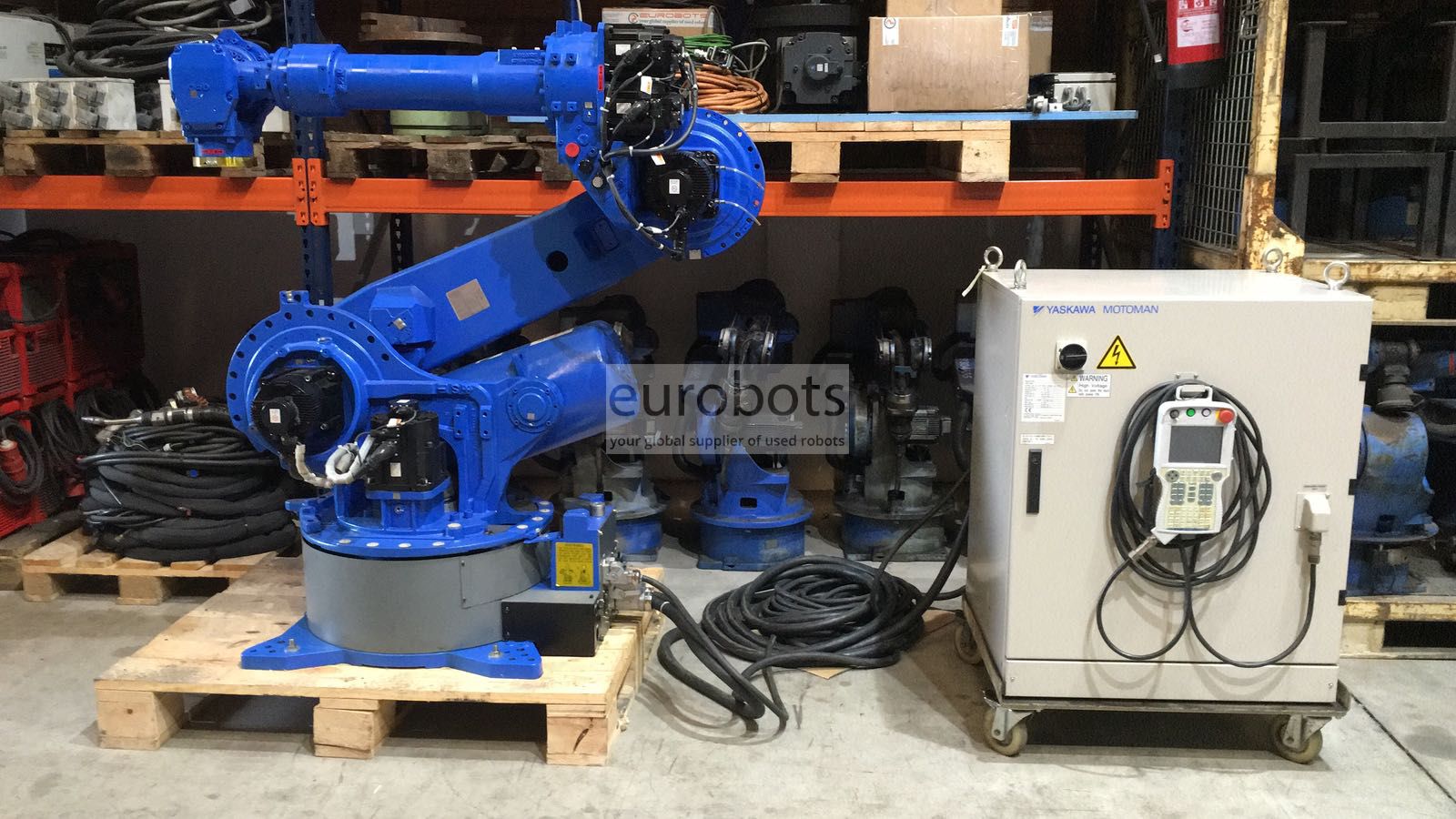

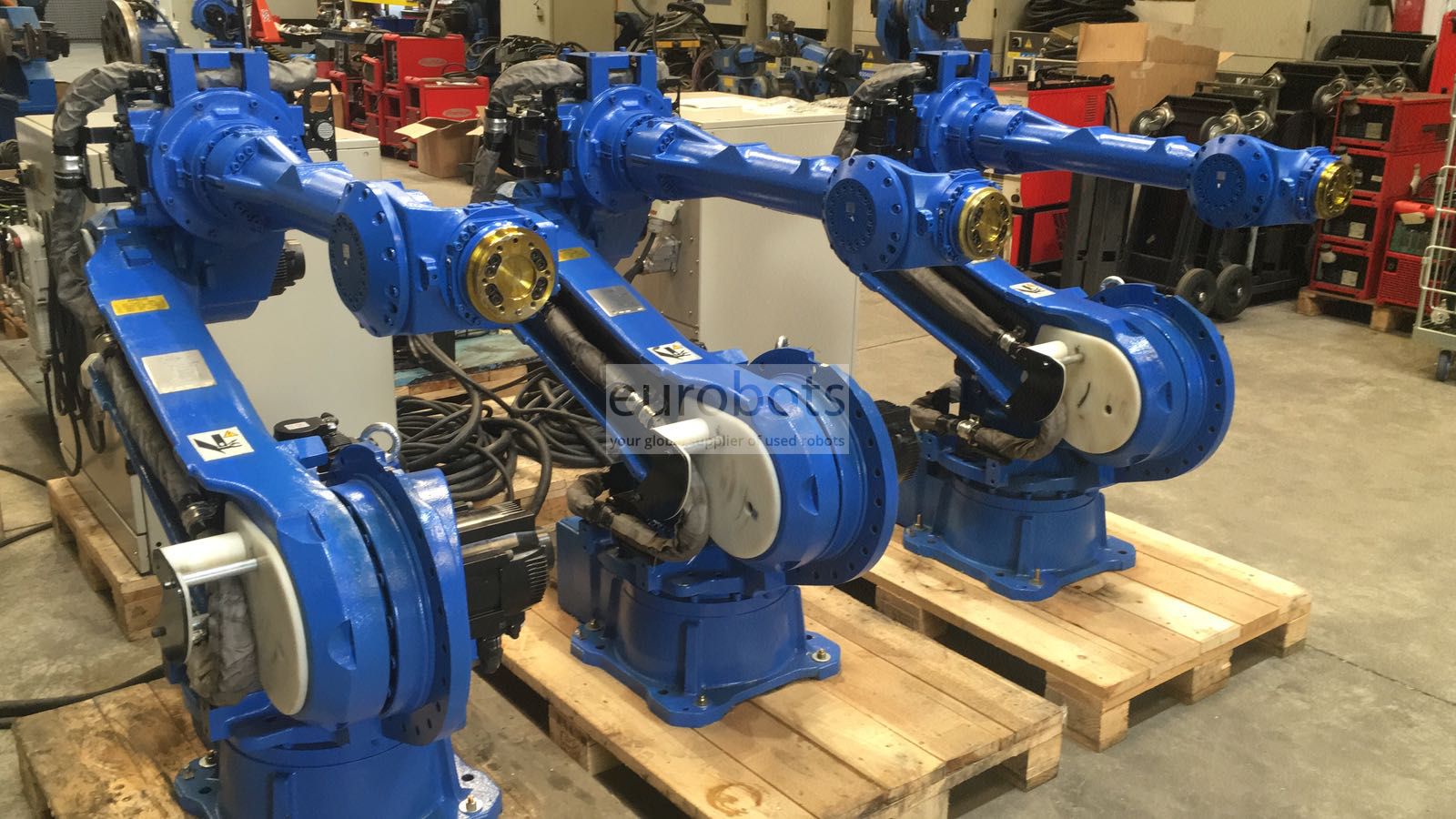

Robot Motoman MS80W (MH)

MS80W altı eksenli robot, güçlü ve esnek bir robottur, güç tüketimini% 25'e varan oranda azaltan güç tasarrufu sistemine sahip çeşitli uygulamalar için 5 hava hattına sahiptir, birçok istasyonu ortadan kaldırabileceğiniz ve daha kısa üretim hatları sunan bir konfigürasyona sahiptir. Yüksek hızı ve hızlanması döngü sürelerini azaltır ve üretimi arttırır.

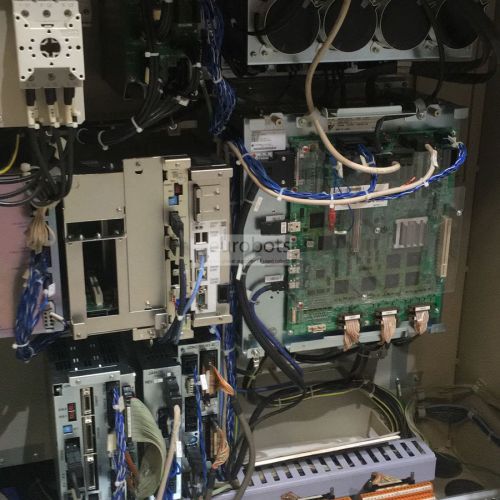

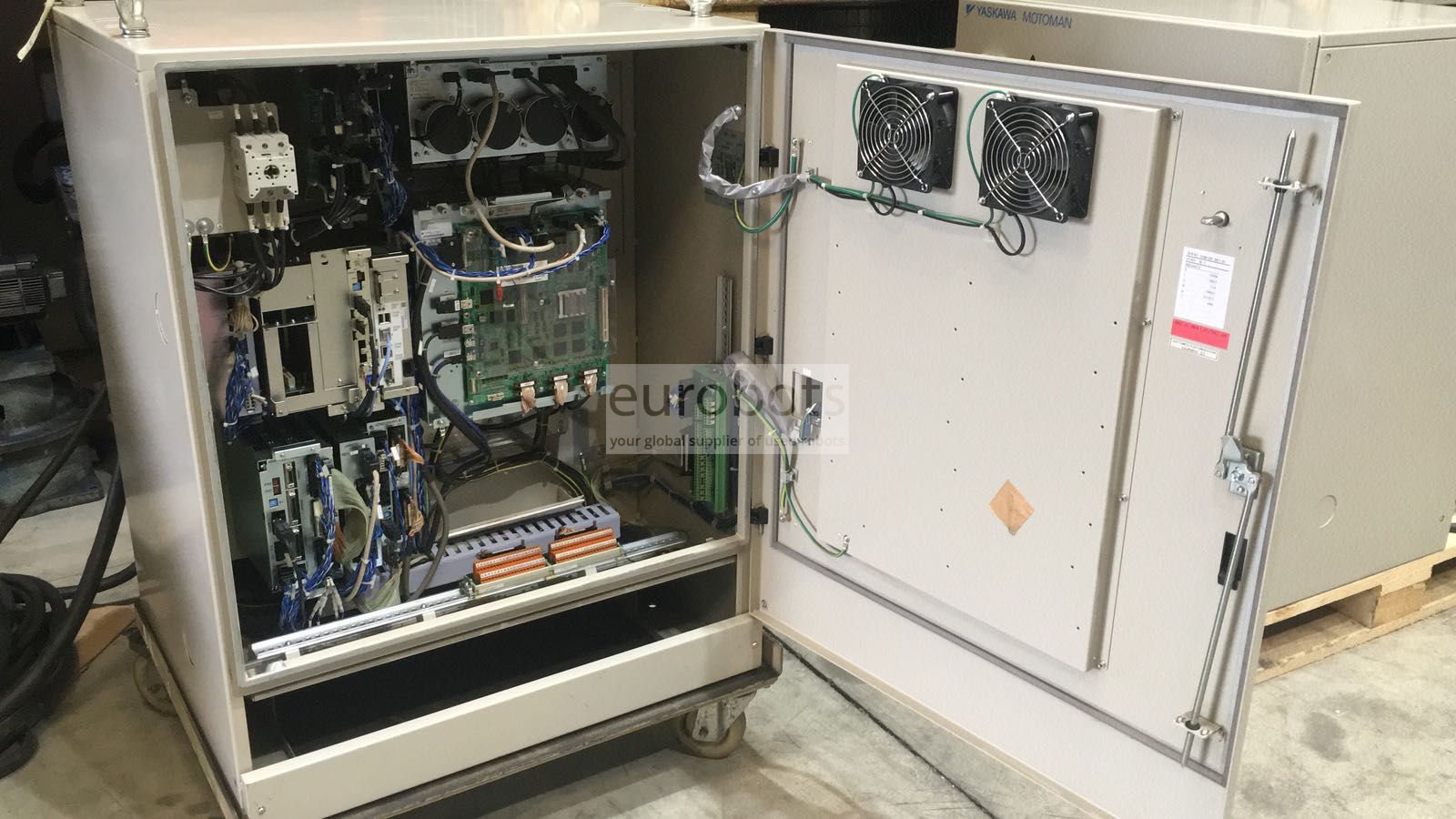

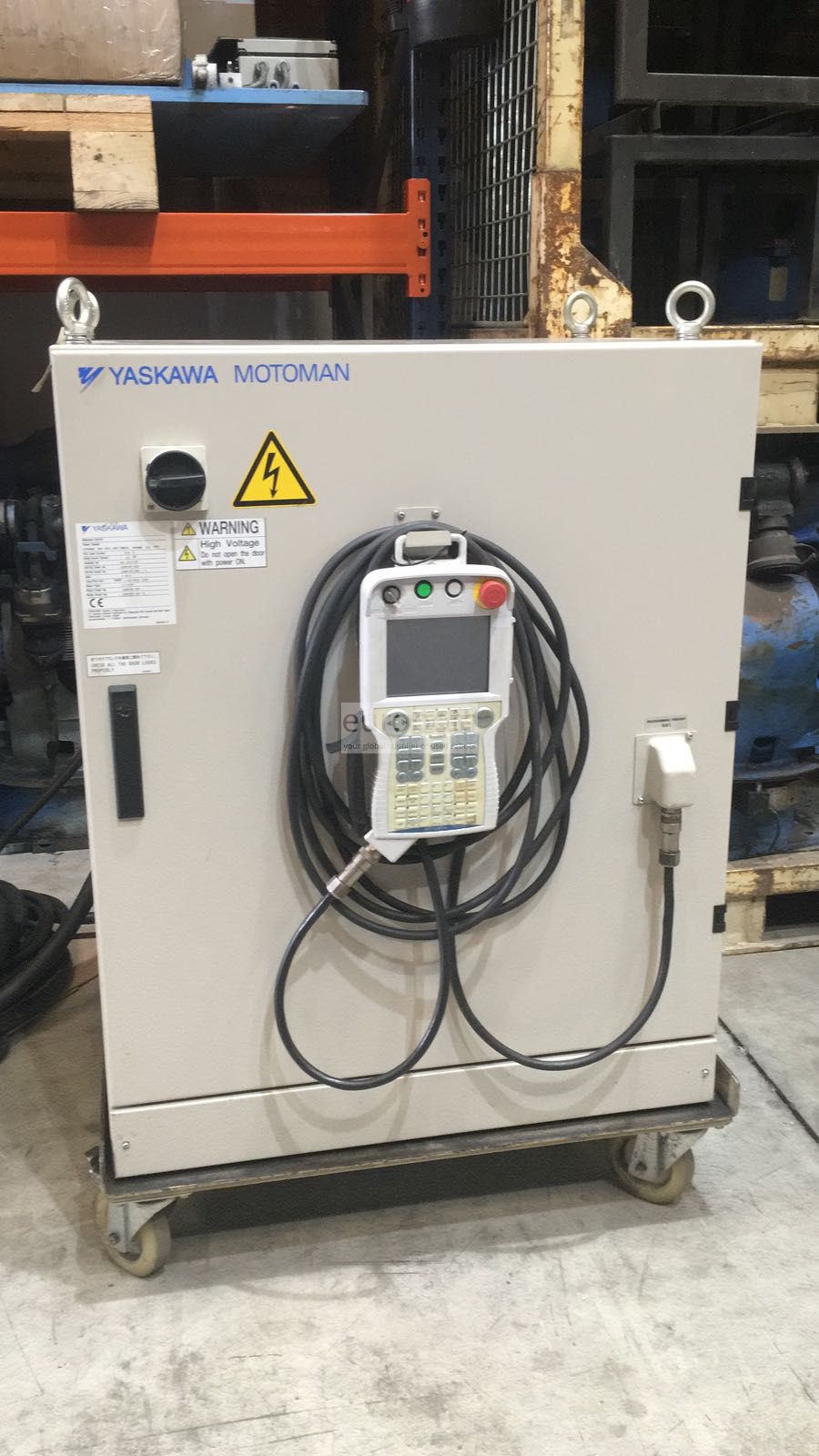

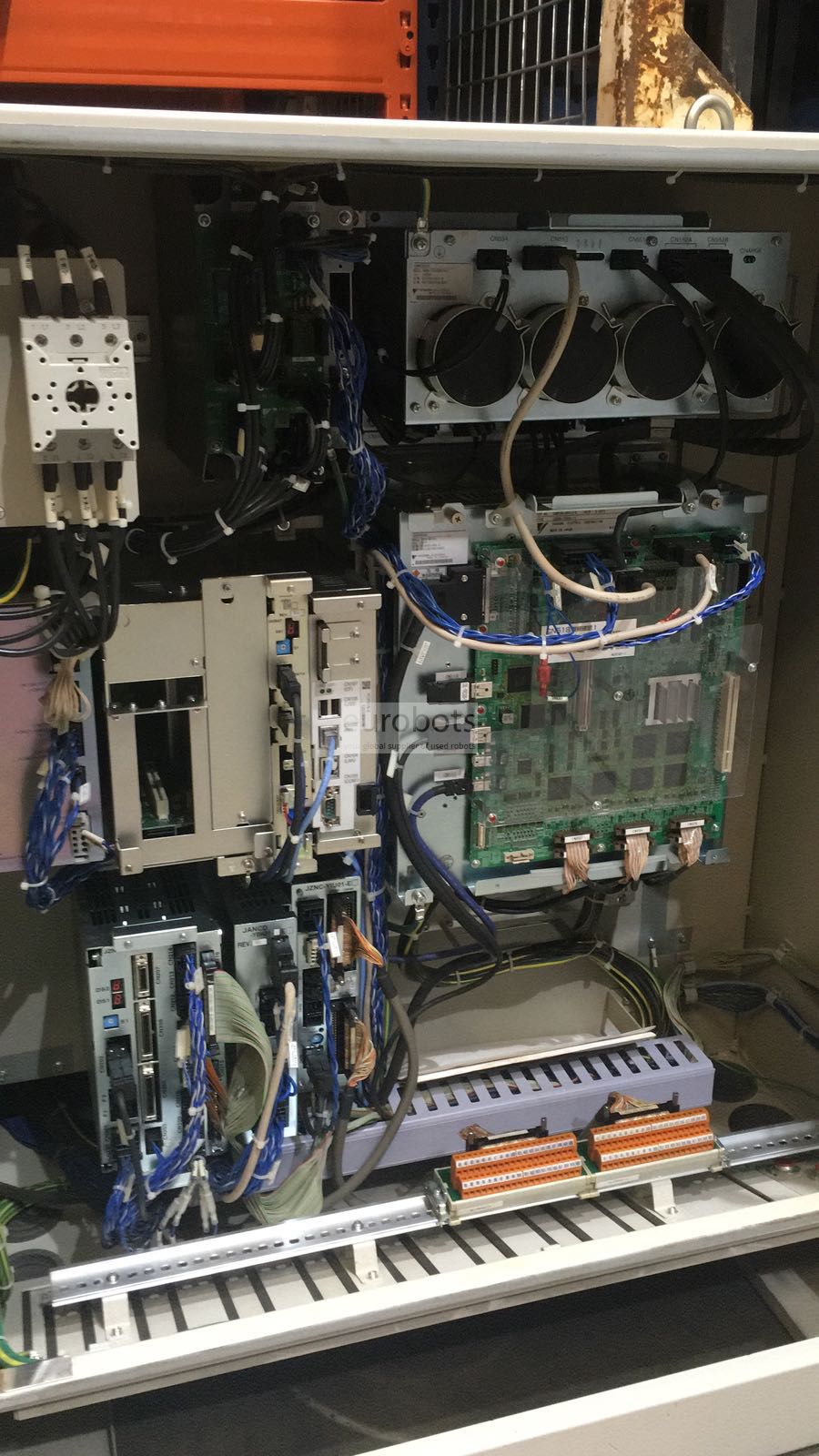

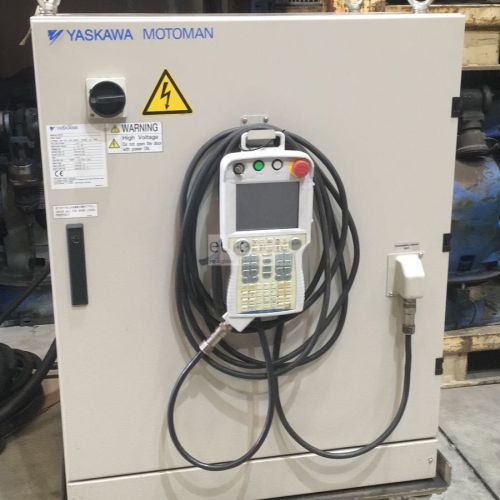

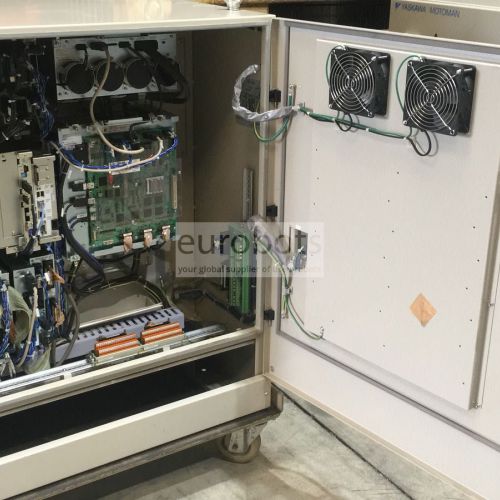

DX100 denetleyicinin özellikleri

Yaskawa'nın gelişmiş yapı ve proses kontrolüne sahip kompakt DX100 kontrolörü, otomatik bir hücre konsepti içinde bile kullanıcıya daha fazla özgürlük sunuyor:

• 8 robot / 72 koordinatlı hareket eksenine sahip Multirobot kontrol sistemi.

• Robotik çalışma hücreleri için sistem düzeyinde kontrol sağlayan sağlam PC mimarisi.

• İç mekanı optimize etmek için kontrol panosunun arkasındaki bağlantılar

• Dahili merdiven mantığı işleme; 4.096 G / Ç adresleri

• Çeşitli fieldbus ağ bağlantıları

• Yüksek hızlı sunucu bağlantısı

• I / F panelleri (10), kolye üzerindeki HMI'yi gösterir

• Daha fazla verimlilik ve minimum öğrenme süresi için Gelişmiş Robot Hareket Kontrolü (ARM)

•% 25'e varan enerji tasarrufu

• onarım süresi (MTTR)

• Redüktörün durumunu doğrulamak için fonksiyonla kolay bakım, donanım tanılama ömrü fonksiyonu, gelişmiş sorun çözme ve alarm kurtarma

• Kompakt flaş yuvası ve USB bağlantı noktası bellek yedeklerini kolaylaştırır

• Küçük ve hafif Windows® CE programlama kolonu, çok pencereli ekran özelliğine sahip renkli bir dokunmatik ekrana sahiptir.

Ana spesifikasyonlar

Maksimum Robot Yükü: 80 kg
Eksen sayısı: 6
Maksimum yatay erişim: 2,236 mm
Maksimum dikey erişim: 3.010 mm
Tekrarlanabilirlik: ± 0.07 mm
Denetleyici: DX100

Hareket aralığı (°)

Eksen S: ± 180 °
Eksen L: + 155 ° / -90 °
Eksen U: + 160 ° / -185 °
Eksen R: ± 360 °
Eksen B: ± 125 °
Eksen T: ± 360 °

Maksimum hız (° / s)

Ekseni S: 170 ° / s
Eksen L: 140 ° / s
Eksen U: 160 ° / s
Eksen R: 230 ° / s
Ekseni B: 230 ° / s
Eksen T: 350 ° / s

Robot uygulamaları

kesim
dağıtım
Makine Eğitimi
Basın
şekillendirme
Kalıba Dök

Applications

Punta Kaynak , Pres Bağlama , Parçaların manipülasyonu , Nd-Yag Lazer Kaynak
