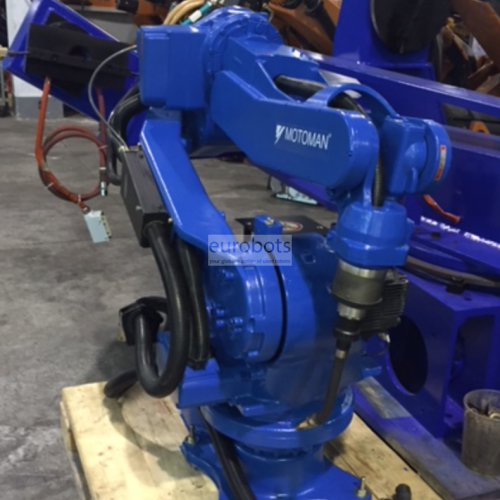

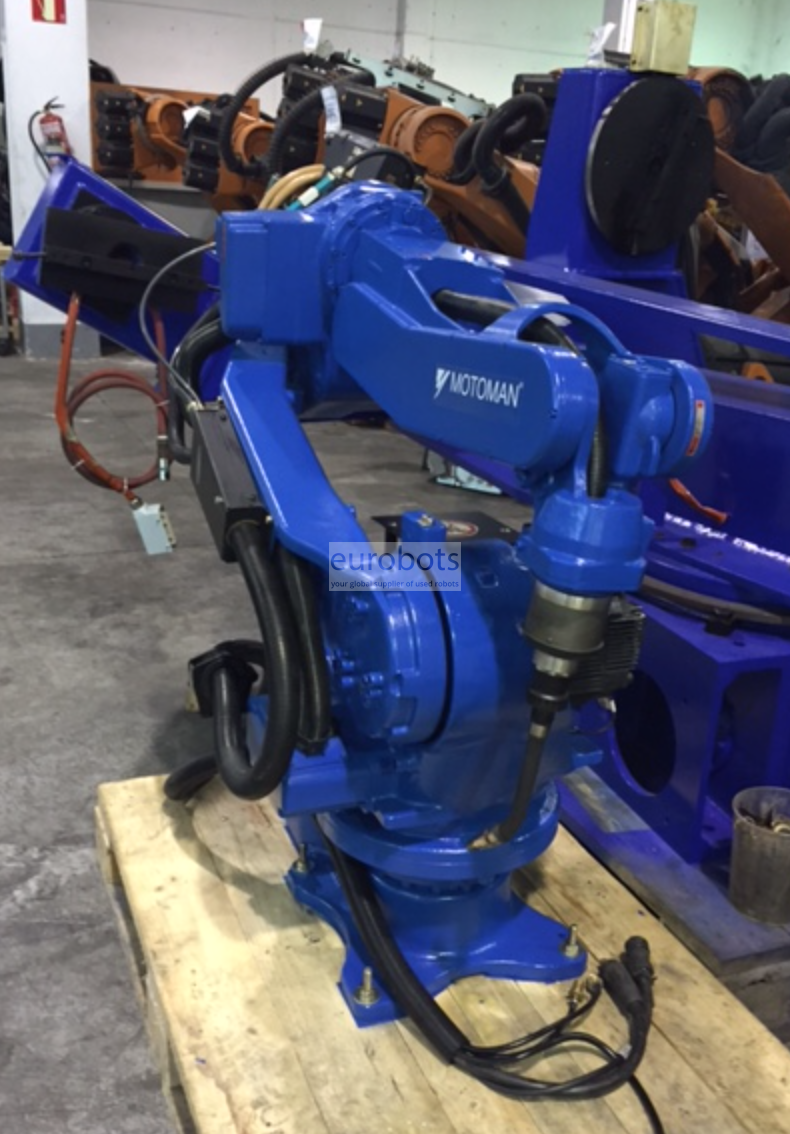

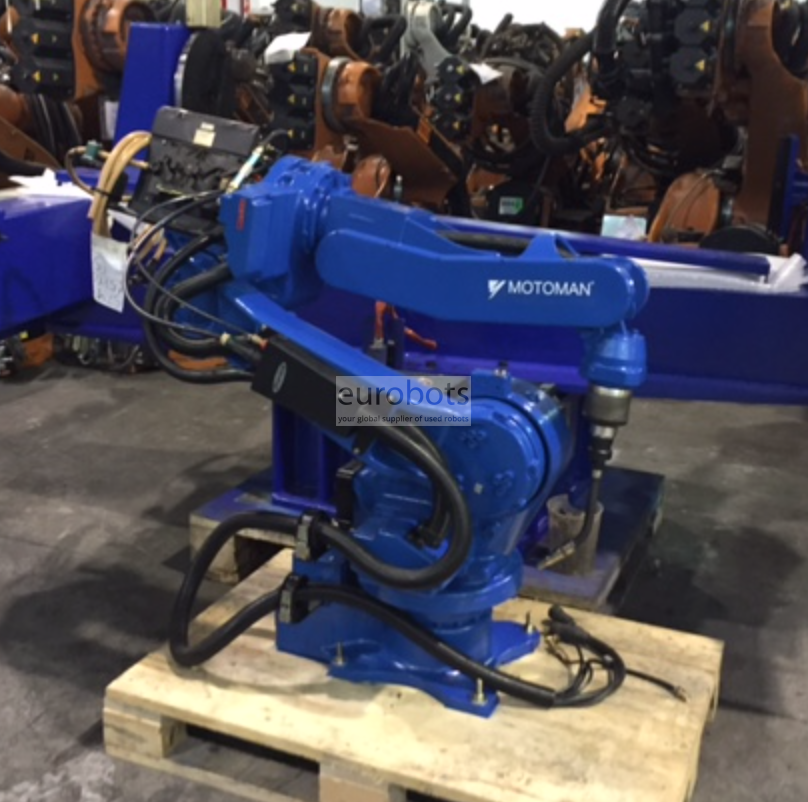

Fronius TPS4000 Sinerjik kaynakla Motoman EA1800N

1806 mm yatay kol özelliğine sahip özel tasarım altı eksenli ark kaynak robotu. Bu robotu benzersiz kılan, komple medya hortumu paketinin, robotun üst kolu ve kafa eksenleri tarafından da engellenmesidir, bu da engelleri azaltır ve kullanılabilir çalışma aralığının genişlemesine neden olur.

EA1800N, dahili medya hortum paketi ile donatılmış ilk ark kaynağı robotudur.

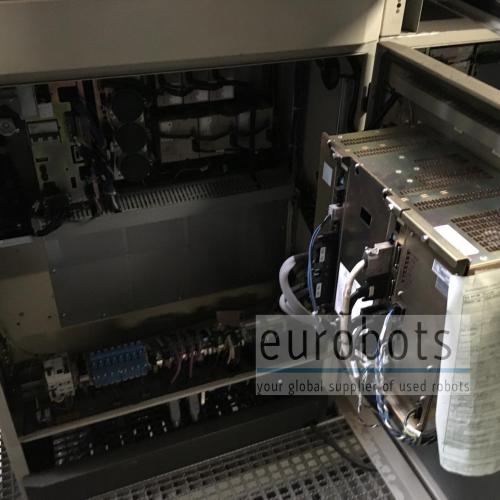

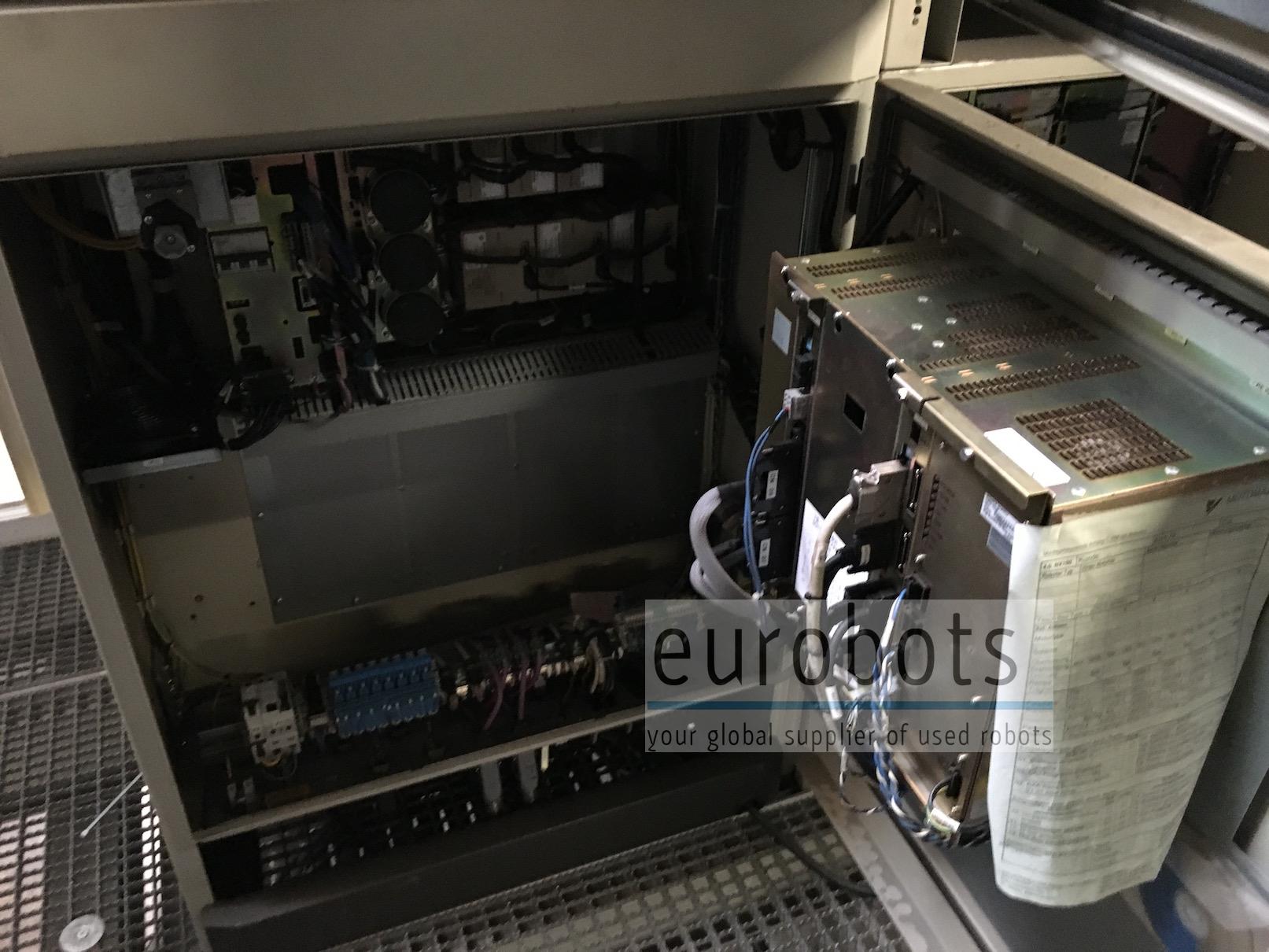

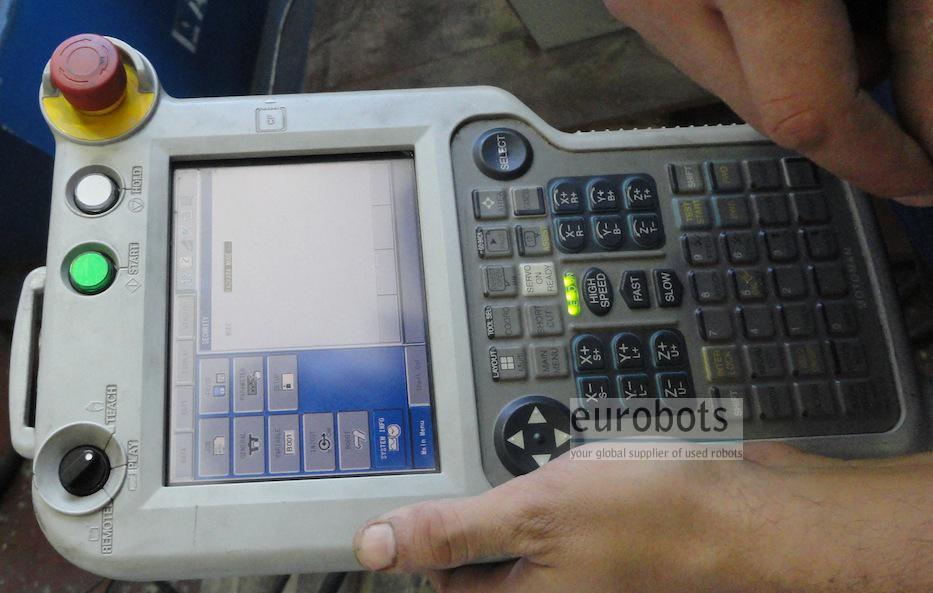

Güçlü Yaskawa Motoman NX100 kontrolör ile donatılmıştır.

Bu ark kaynağı sistemi ile tamamlanmaktadır:

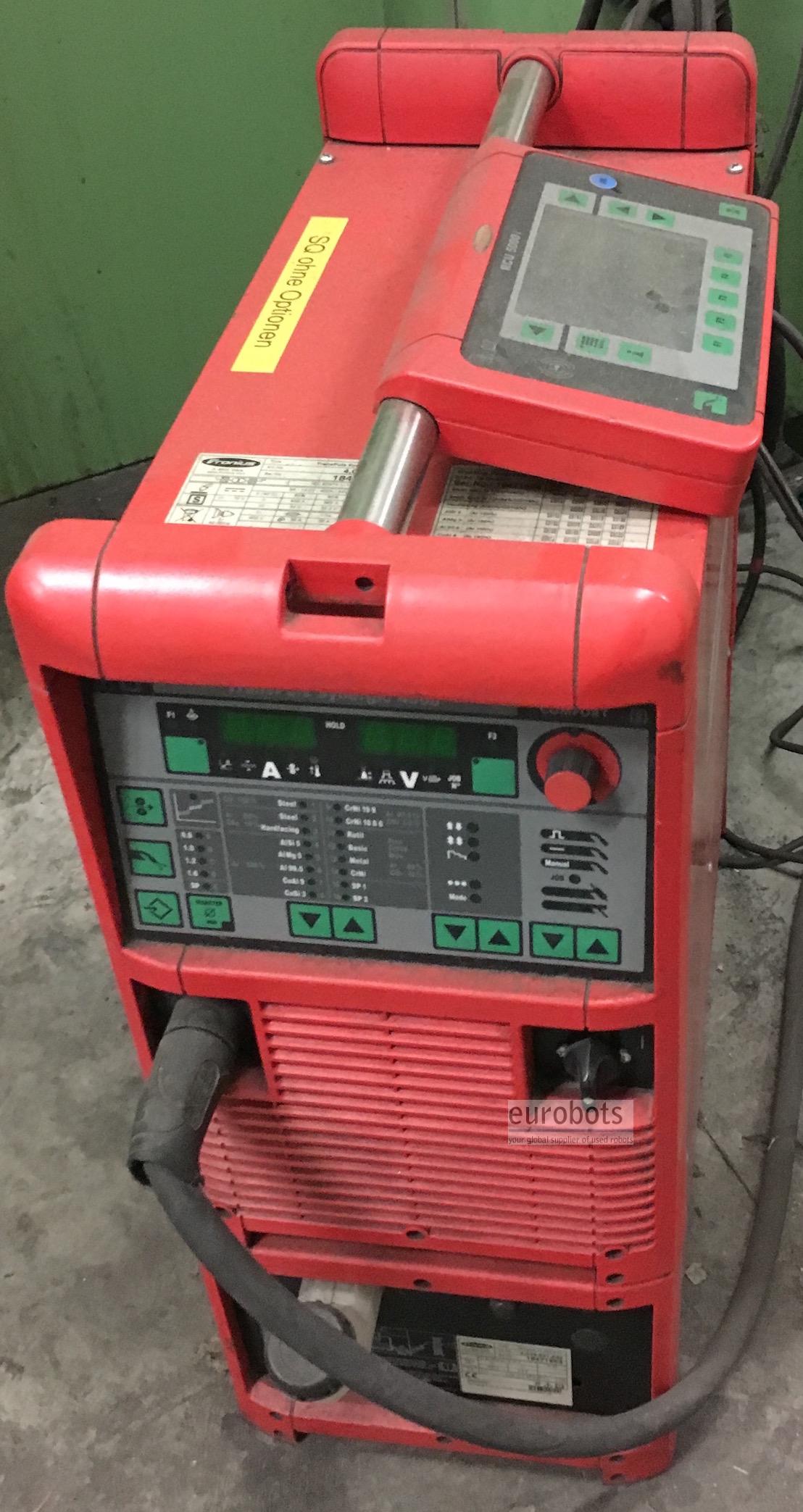

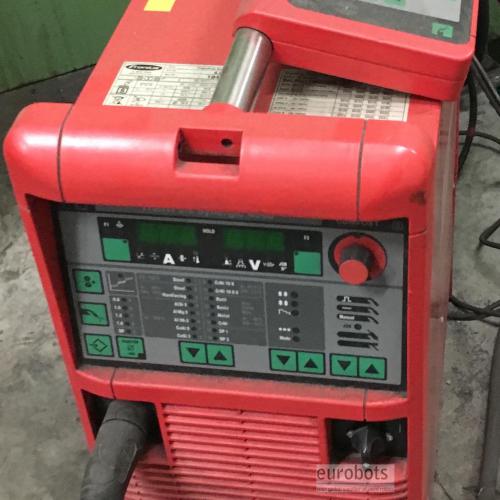

  • Karbon çelik, alüminyum ve paslanmaz çelik kaynak için uygun TPS 4000/5000 Sinerjik güç kaynağı (400-500 Amper)
  • Fronius ark kaynak meşale, Push-Pull, sıvı soğutmalı ve otomatik tel besleyici

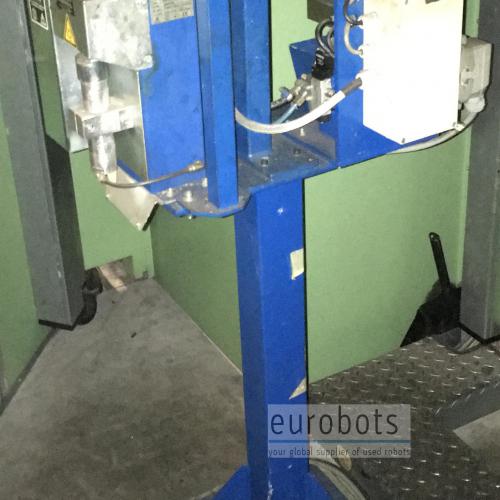

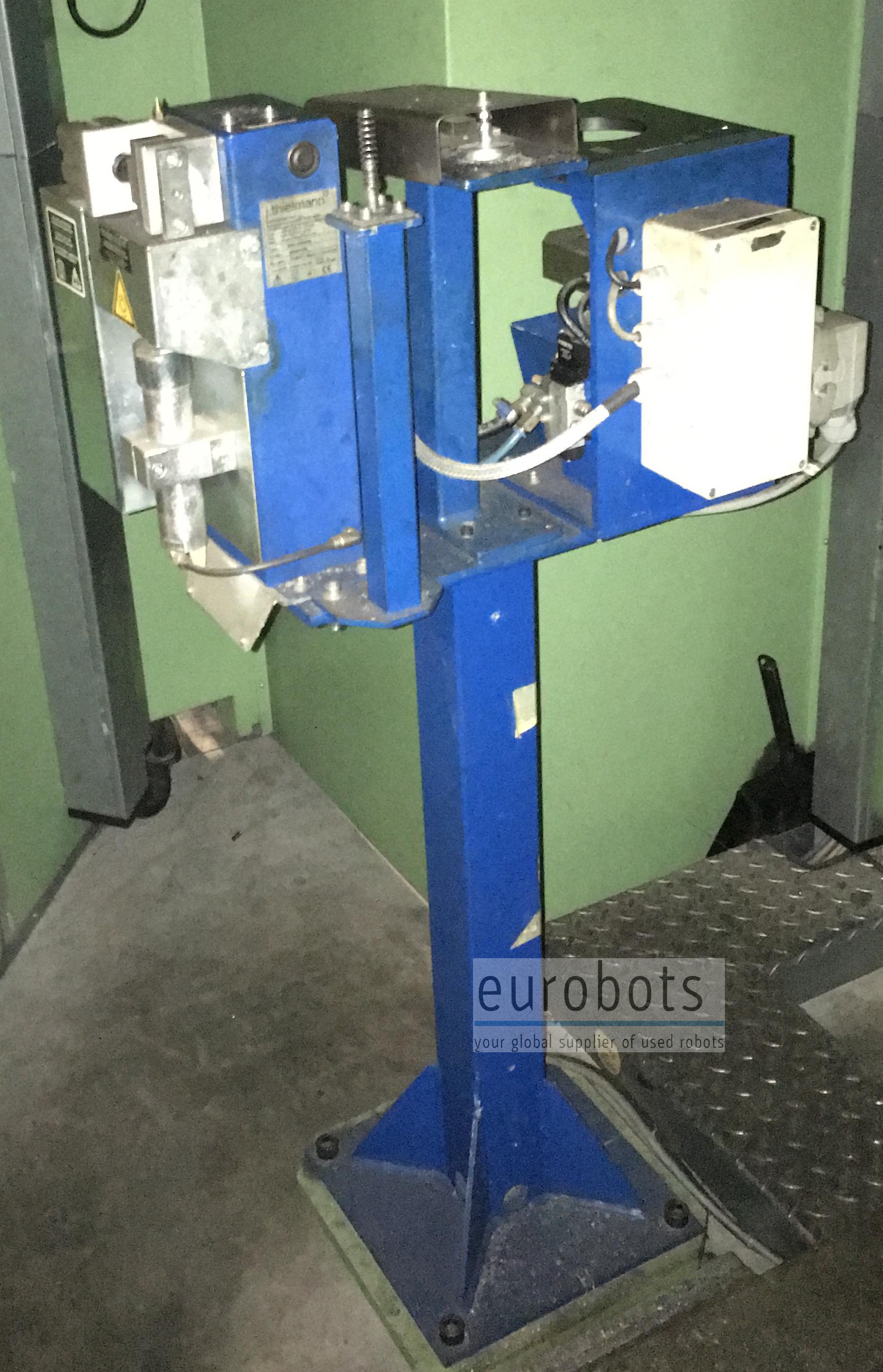

  • meşale temizleme istasyonu

Robot ana özellikleri

  • Robotun Maksimum Yükü: 15 Kg
  • Maksimum Erişim: 1807 mm
  • Tekrarlanabilirlik: 0.08 mm
  • Denetleyici: NX100

Robot Hareket Hızı

  • Eksen S: 195º / s
  • Eksen L: 170º / s
  • Eksen U: 175º / s
  • Eksen R: 340º / s
  • Eksen B: 340º / s
  • Eksen T: 520º / s

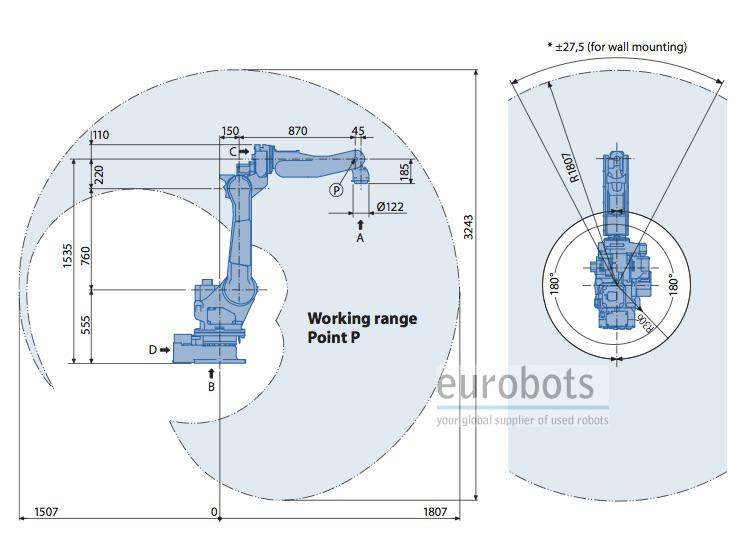

Hareket aralığı

  • Eksen S: + -180º / s
  • Eksen L: + 155º, -100º
  • Eksen U: + 210º, -175º
  • Eksen R: + -175º
  • Eksen B: + -180 / -45º
  • Eksen T: + -200º

Diagrams
