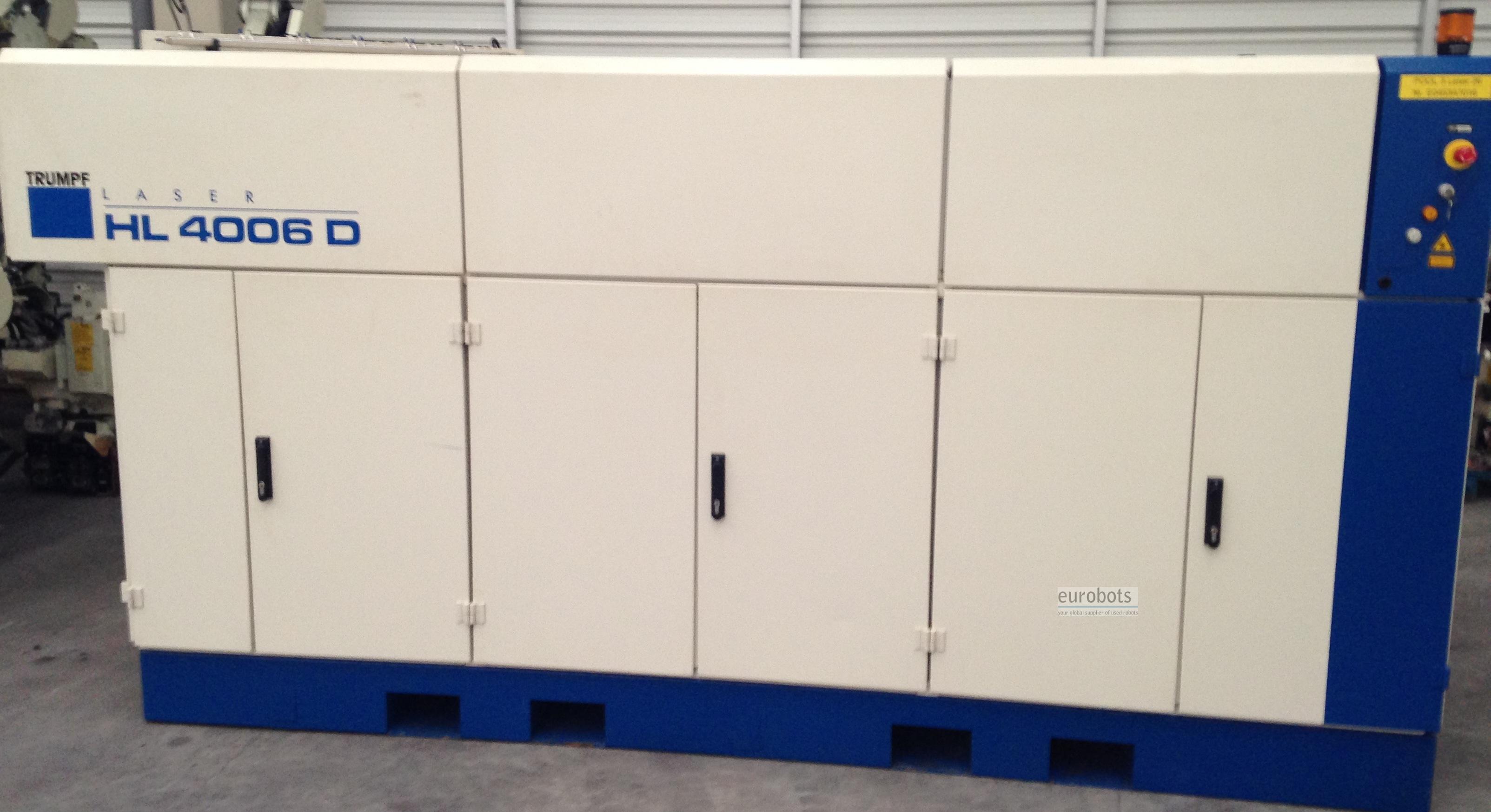

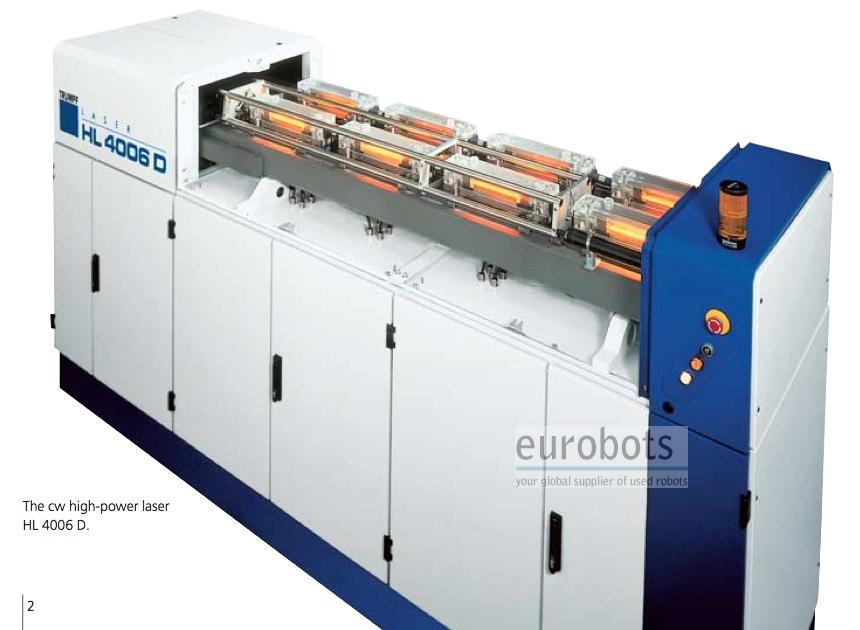

Trumpf HL 4006D

Yıl 2004. Nd: YAG katı hal lazer, 4000W güç.

TRUMPF cw solid-state lazerler, 5 kW'ye kadar lazer gücüne ve 25 mm'lik mrad'dan daha iyi bir ışın kalitesine sahiptir. Belirtilen güç iş parçasında en kötü koşullarda garanti edilir. Esnek lazer ışık kabloları, ışını 100 metre mesafeye kadar iş istasyonlarına taşır. Robotlarla birlikte üretim hatlarına entegrasyon hızlı ve kolaydır. Cw lazerler ile alüminyum ve bakır gibi yüksek yansıtıcı malzemelerin kaynağı mümkündür.

Lazer ışık kablosu (mikrometreler): 600
6 boşluk
HL 4006D lazer sistemi şunlardan oluşur:

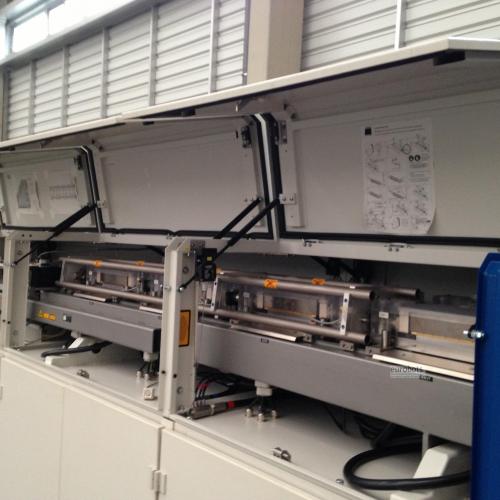

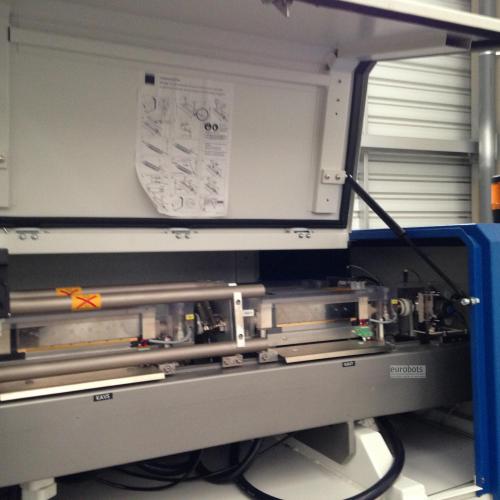

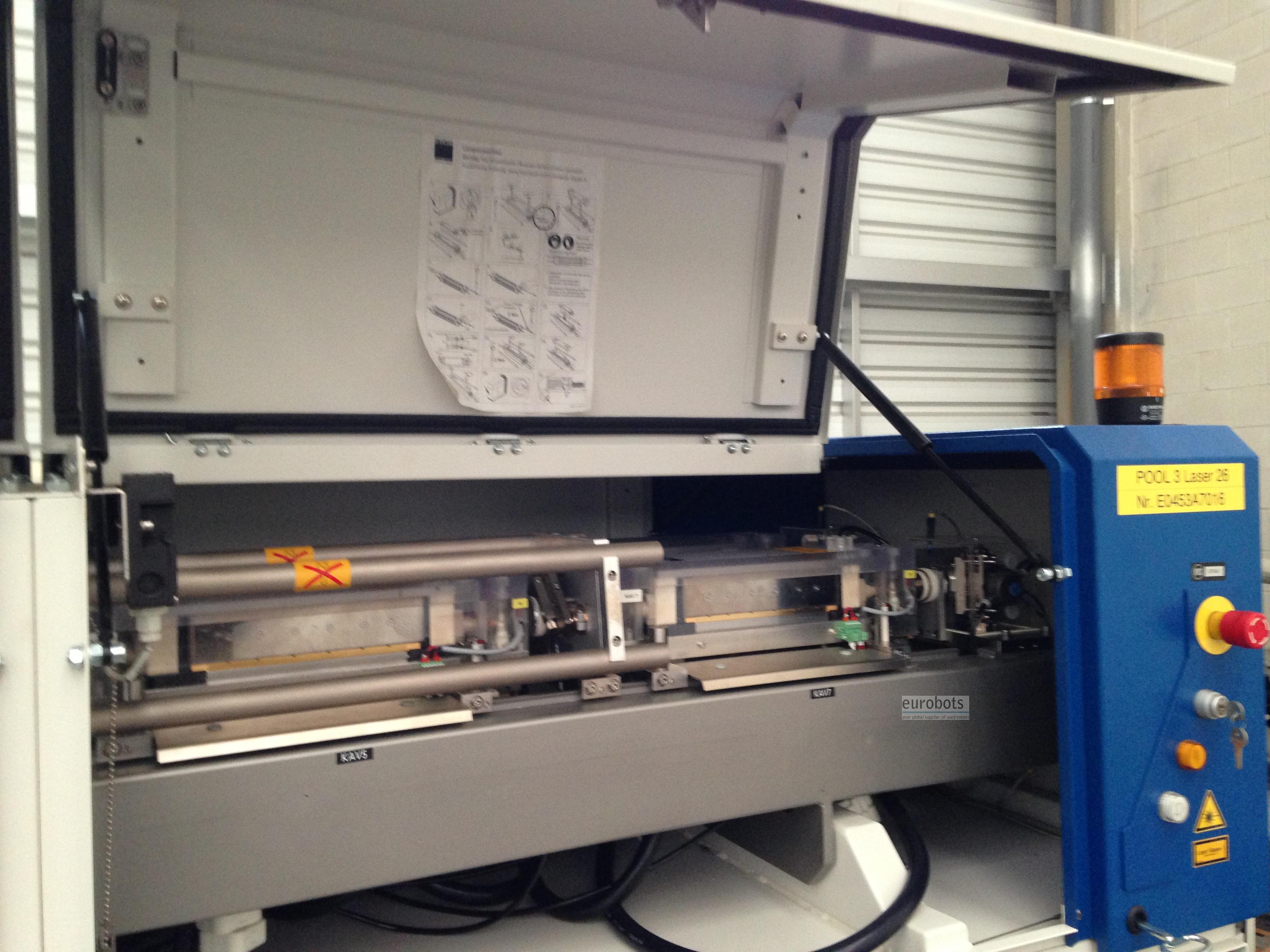

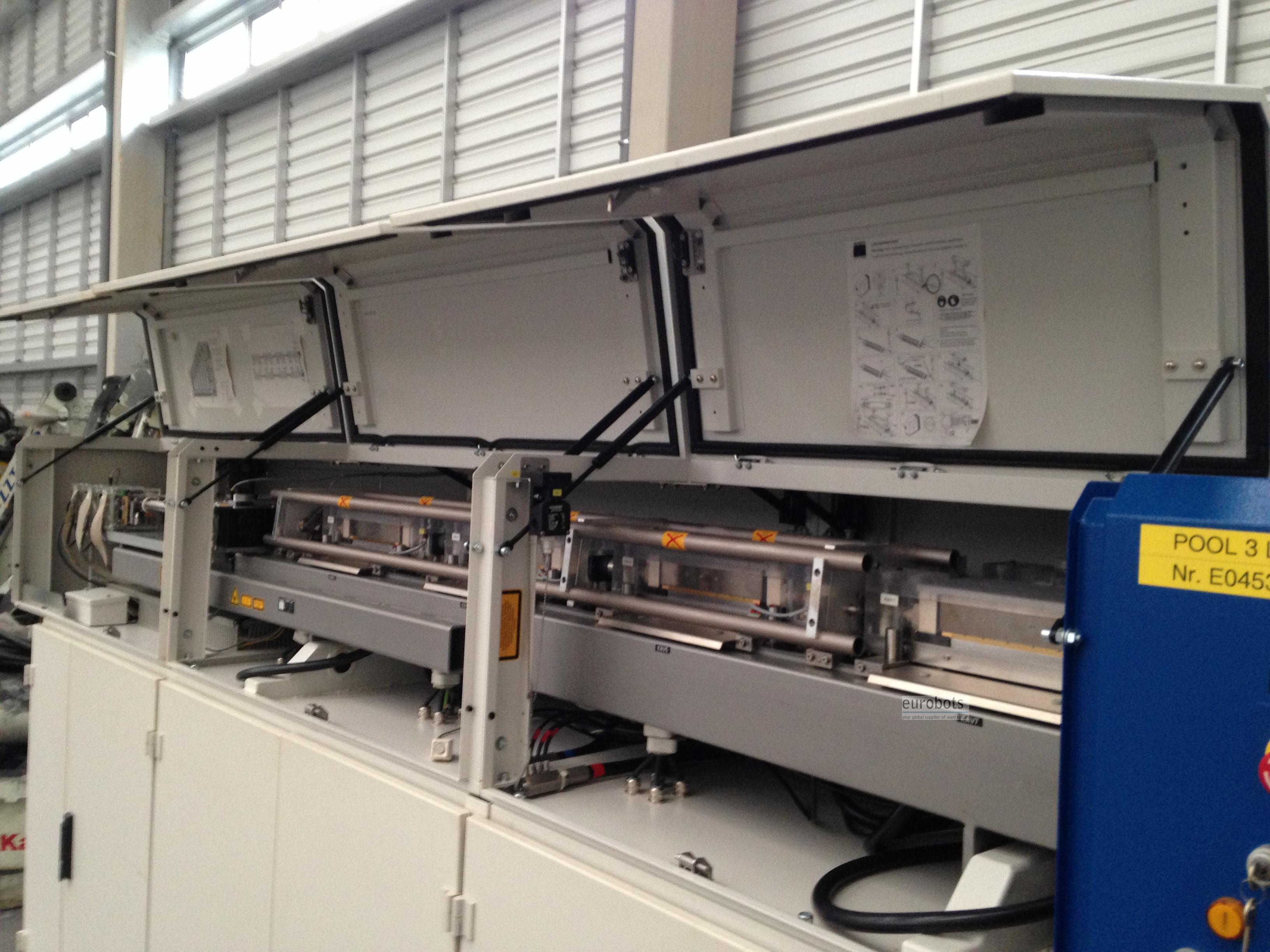

1) Lazer ve optik sistem HL 4006D
2) Kontrol

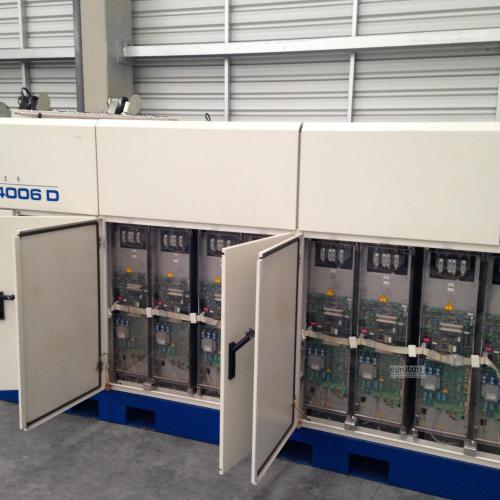

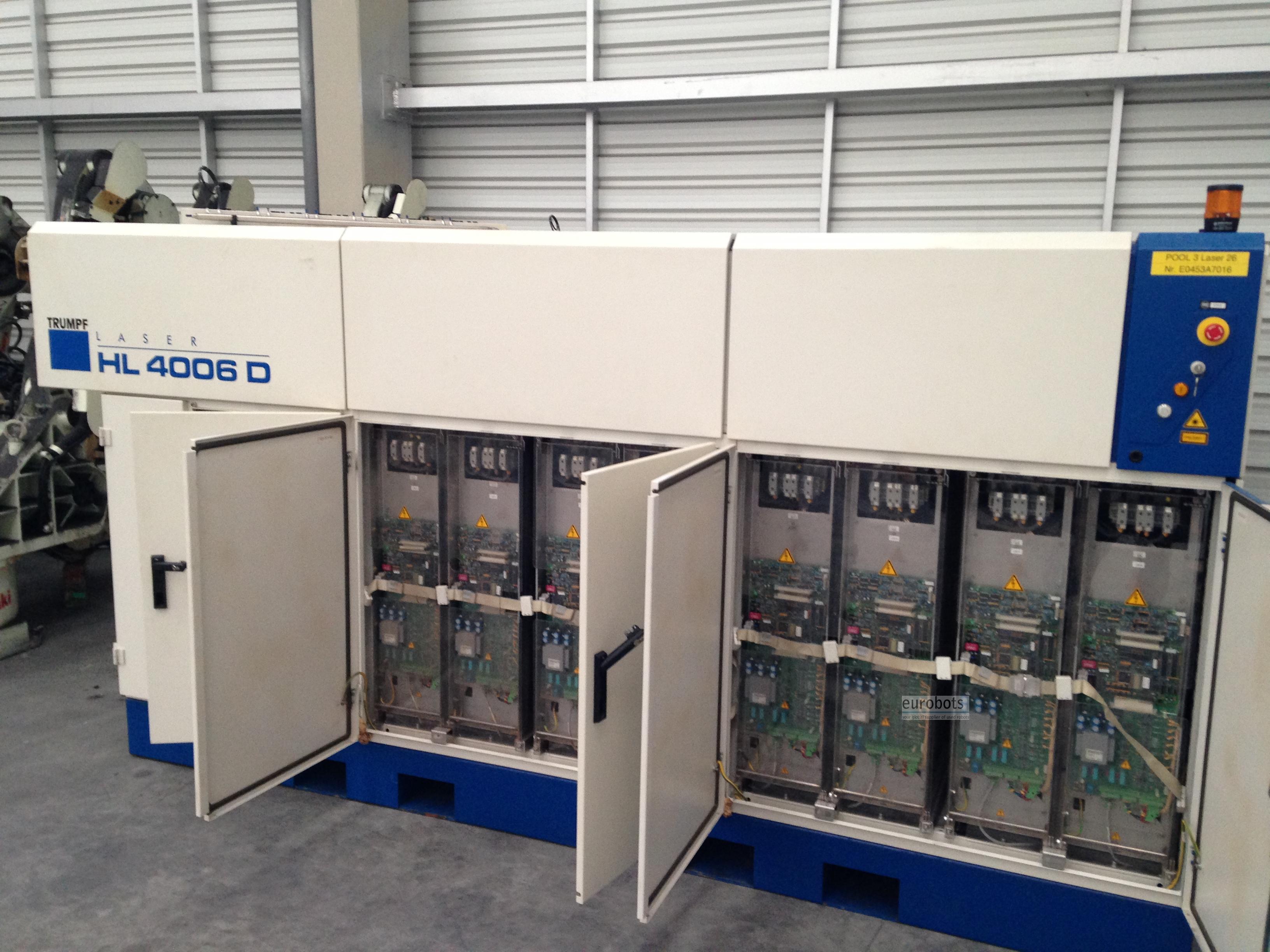

3) Güç modülleri - harici güç bağlantısı

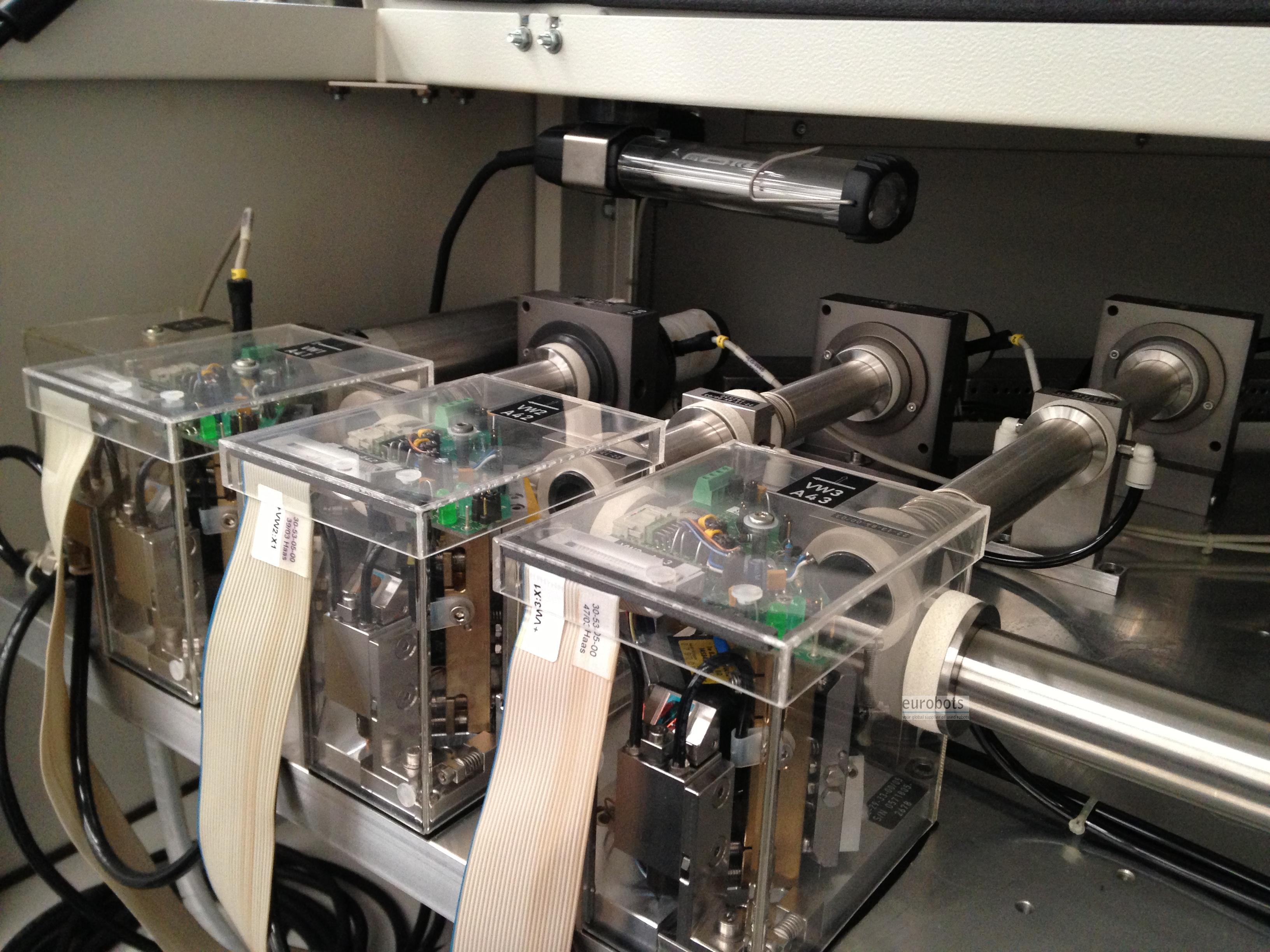

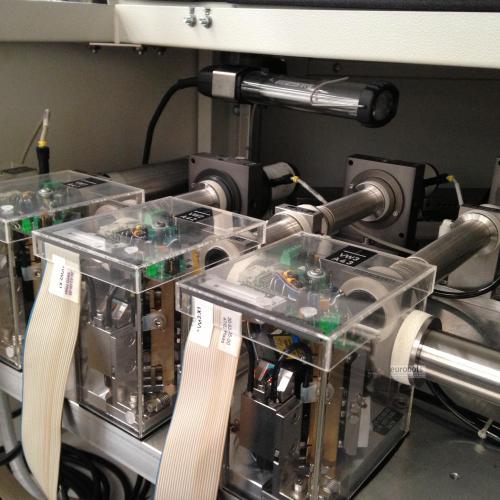

4) Lambalar güç girişi

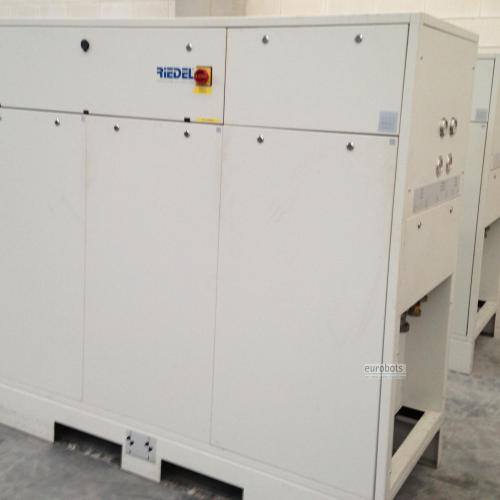

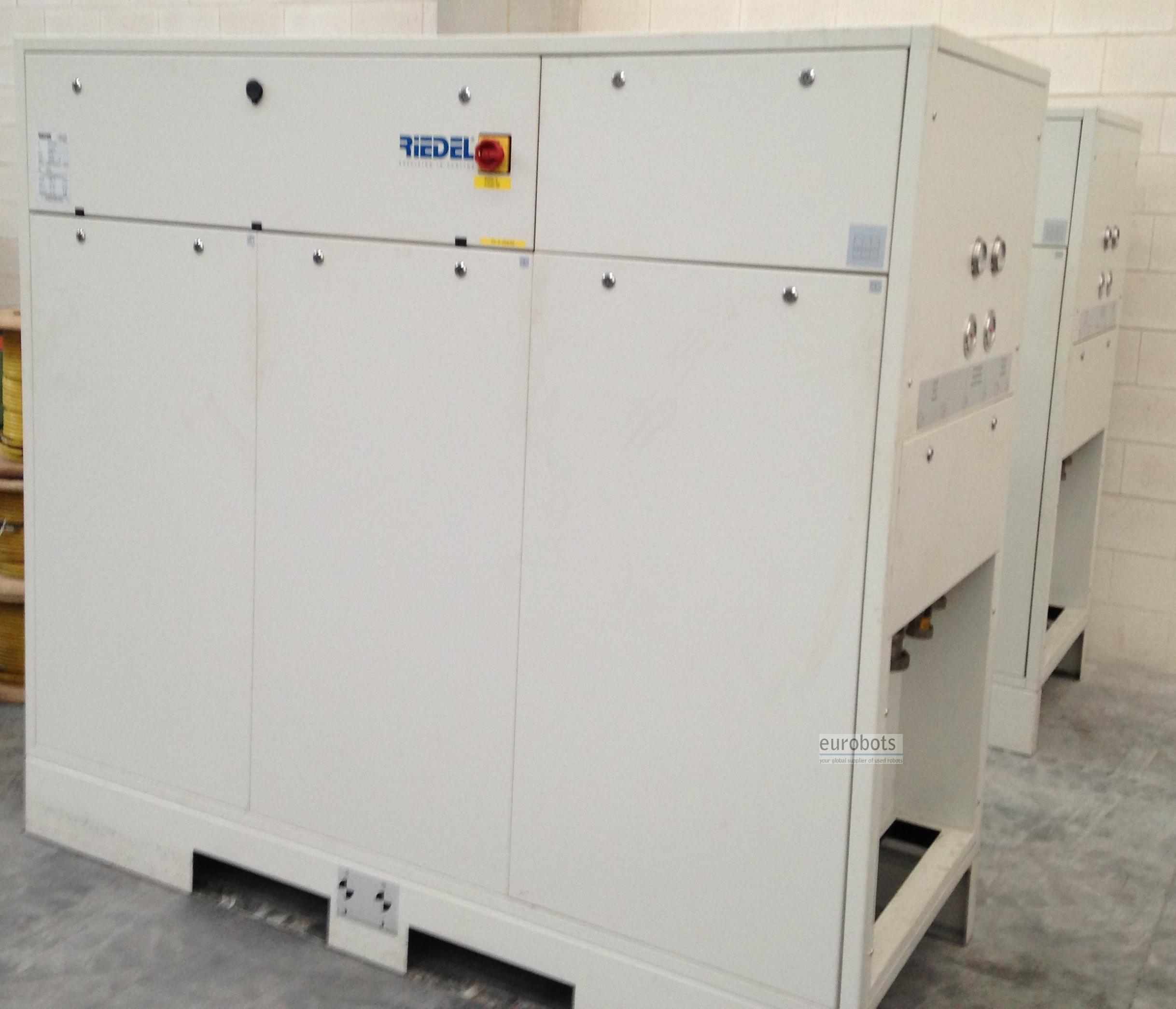

5) Regrigeration
6) Fiber optik

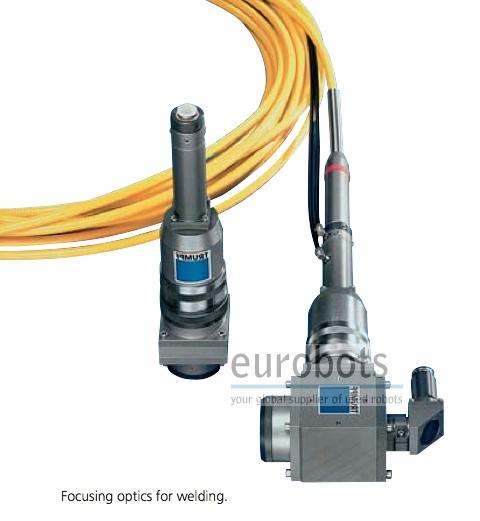

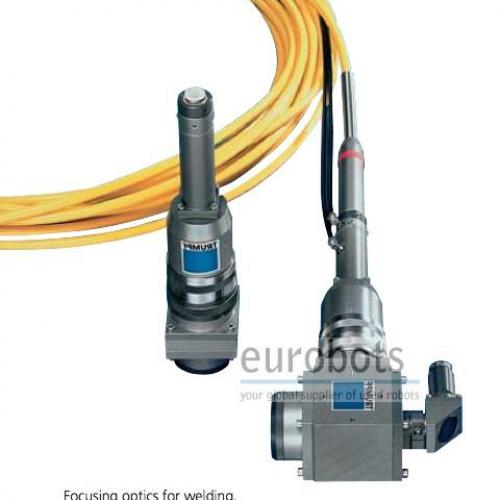

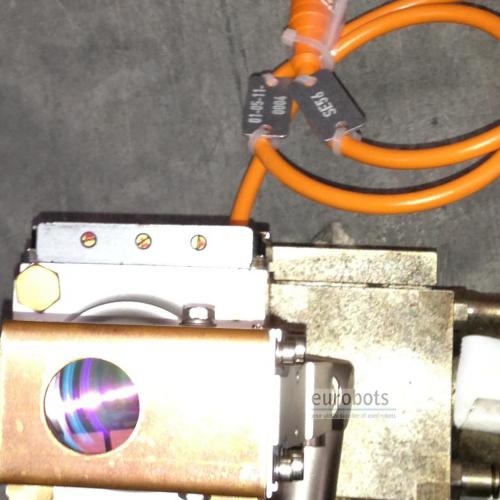

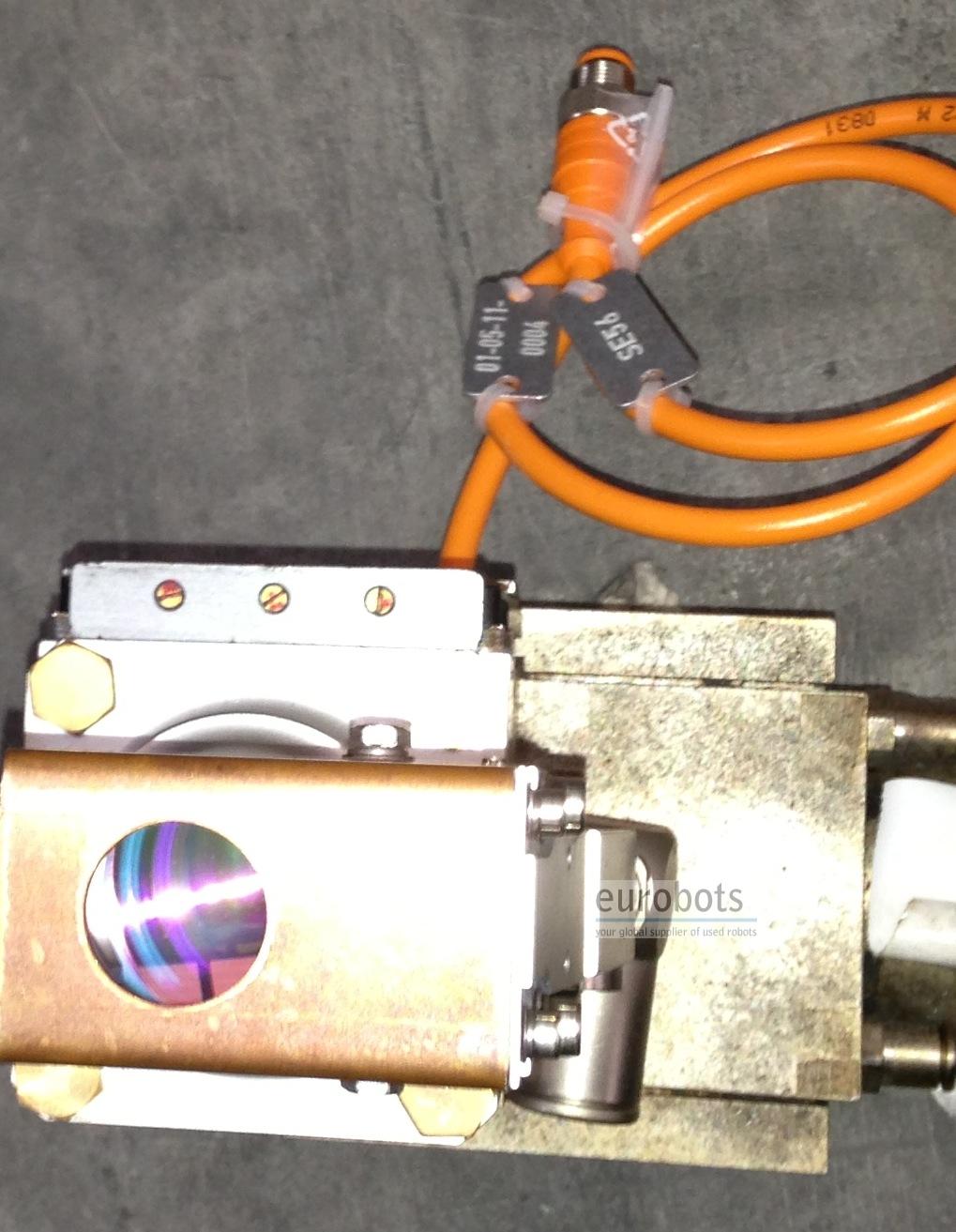

7) BEO işleme optik sistemleri - torçlar (her uygulama için bir adet torç vardır. Çıkış torcu 1 mm'lik metal sac kaynak içindir)
Uygulamanız için her zaman özel meşaleyi satın alabilirsiniz; kaynak, kesme, dikiş, metal yüzey işleme)

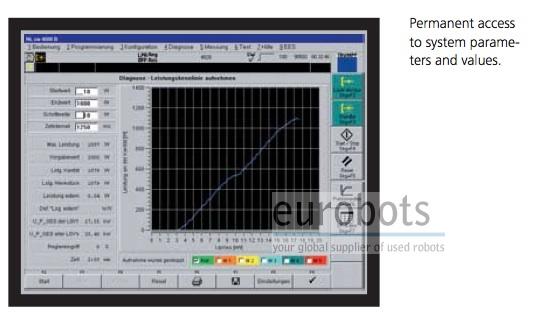

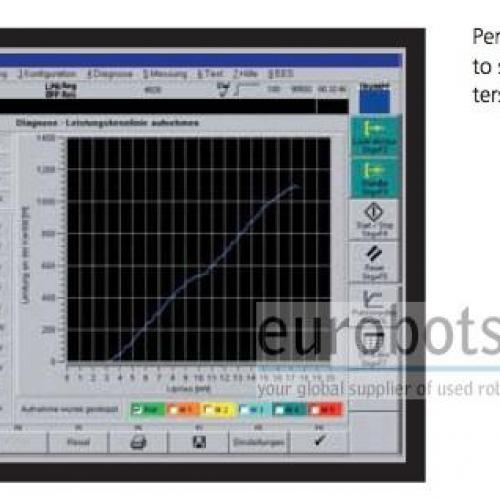

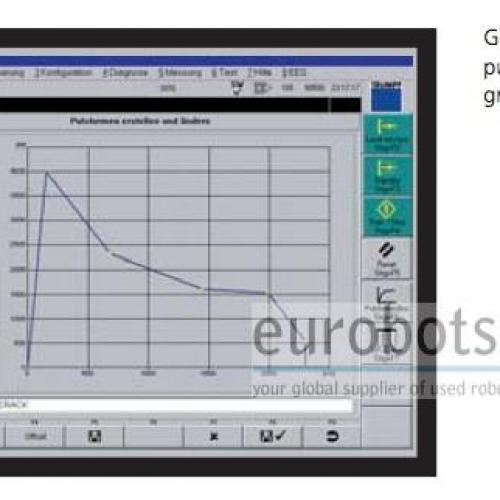

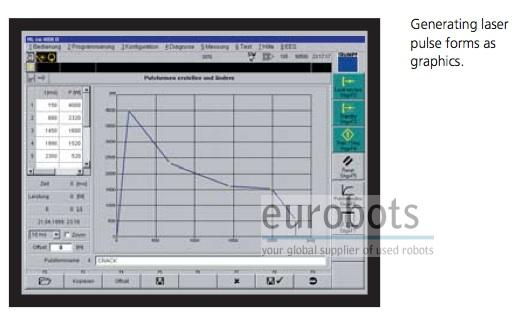

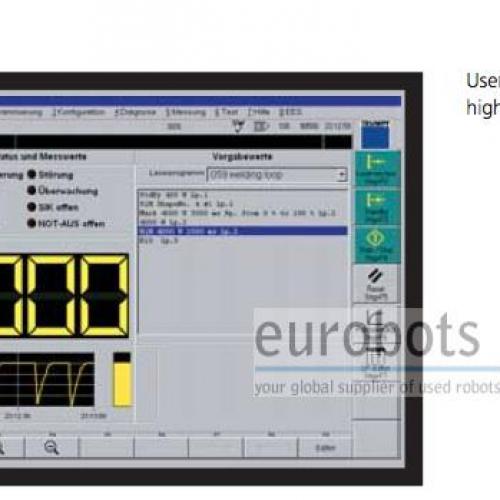

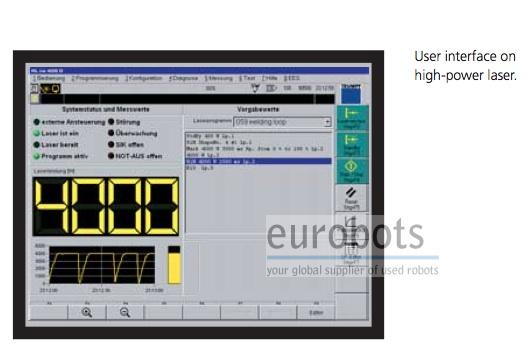

8) Parametreleri kontrol etmek için WINLAS yazılımı olan bilgisayar.
9) Kontrol paneli
Teknik özellikler:
Maks. çıkış gücü [W]: 5400
Nominal lazer gücü [W]: 4000
Kiriş kalitesi [mm.mrad]: 25
Lazer ışık kablosu [mikrometreler]: 600
Nominal güç tüketimi [KW]: 125
Elektrik bağlantısı: 315 A
15ºC giriş sıcaklığında nominal güç tüketimi: 15 m3 / h
WaterC: 22'de soğutma suyu sıcaklık aralığı
Ağırlık: 1500 kg
Boyutlar WXHXD [mm]: 3200 x 1700 x 1250
Ortam sıcaklığı: 10-40

Teknik özellikler:

Maks. çıkış gücü [W]: 5400
Nominal lazer gücü [W]: 4000
Kiriş kalitesi [mm.mrad]: 25
Lazer ışık kablosu [mikrometreler]: 600
Nominal güç tüketimi [KW]: 125
Elektrik bağlantısı: 315 A
15ºC giriş sıcaklığında nominal güç tüketimi: 15 m3 / h
WaterC: 22'de soğutma suyu sıcaklık aralığı
Ağırlık: 1500 kg
Boyutlar WXHXD [mm]: 3200 x 1700 x 1250
Ortam sıcaklığı: 10-40

Applications

Nd-Yag Lazer Kaynak
