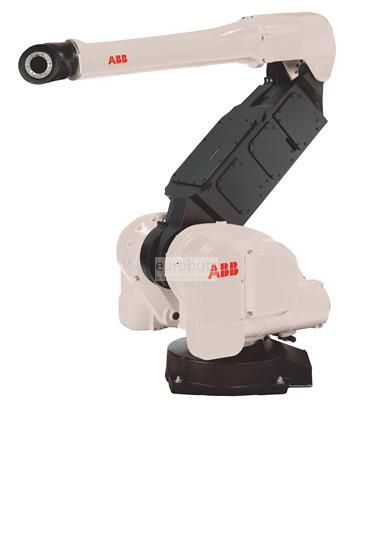

ABB IRB 5400 İnce ve hızlı boya robotu

Yok
İnce kol tasarımı ve 140 °, geniş çalışma zarfı, maksimum hassasiyet, tasarruflu boya, kısa devir süresi, renk değiştirme valfleri, pompalar, akış sensörleri ve regülatörleri hava ve boya kolu ile bütünleştiren hızlı kollu IRB 5400 boya robotu. Daha fazla güvenilirlik ve karlılık sağlayan IRC5P denetleyicisi ile donatılmıştır.

Yeni nesil boya denetleyicisi IRC5P ABB, kurulum süresini ve başlatımı, daha hızlı IPS yapılandırması, RobotWare Paint, RobView ve PLC ataması, tanı için minimum süre ve hata günlüğünün hızlı filtreleme süreci sayesinde çalışma süresinin uzatılmasını sağlar. mükemmel bir sezgisel boya kullanıcı arayüzü ile eşsiz bir boya geliştirme entegrasyonuna sahip belirli bir FlexPaint Kolye içerir.
Denetleyici arabirimleri:
G / Ç kartları: analog, dijital, röle, 120 VAC, kodlayıcı ve işlem g / Ç kartları mevcuttur.
Fieldbus uyumluluğu: Interbus-S, ProfiBus, Profinet, CC Link, DeviceNet ve Ethernet IP mevcuttur.
Ağ: Ethernet FTP / NFS.
Ana spesifikasyonlar

Maksimum Robot Yükü: 50 Kg
Eksen sayısı: 6 eksen. 7 raya monte edildiğinde
Statik tekrarlanabilirlik: 0.15 mm
Yol doğruluğu: +/- 3 mm
Denetleyici: IRC5P

Hareket açıklığı

Döndürme: 300º (yükselme ayağı ile 170º)
Dikey kol: 160º
Yatay kol: 150º
İç bilek: Sınırsız
Bilek virajı: Sınırsız
Bilek dönüşü: Sınırsız

Robot hareket hızı º / s

Döndürme: 137º / s
Dikey kol: 137º / s
Yatay kol: 137º / s
İç bilek: 465º / s
Bilek direnci: 350º / s
Bilek dönüşü: 535º / s

Robot Uygulamaları

boyama
