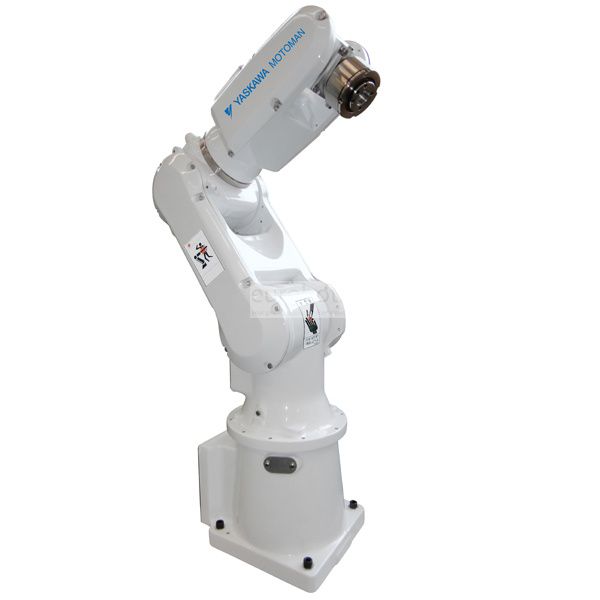

Motoman MH3BM

Yok

MH3BM, hafif yükleri taşımak için ideal olan kompakt tasarıma ve yüksek hıza sahip bir robottur ve üretkenliği artırmak için çoklu robot kontrolü ile çarpışma önleyici fonksiyonlara sahiptir. 200 mm'lik tabanı, indirgenmiş ortamlarda kurulum ve montaja izin verir. IP65 yapısında ve IP67 bilekte koruma seviyesi. FS100 açık yazılımı ile donatılmıştır.

FS100 denetleyicisi

Yaklaşık 20 kg'lık yük ile verimli alan tasarımı olan FS100 denetleyicisi, ambalaj uygulamaları, küçük parçaların taşınması ve IP20 dereceli koruma ile montaj için küçük ve kompakt fakat güçlü yapısı ile orta ve yüksek hız işlemleri için gereken yüksek performansı sağlar. standart. OEM'lere, makine üreticilerine ve sistem entegratörlerine kendi yazılım çözümlerini genişletmelerine izin veren açık bir yazılıma sahiptir.
C, C ++, C # ve. NET gibi yaygın kabul gören ortamlarda uygulanır.
C + + ve C # kullanarak asılı programlama ekranlarının özelleştirilmesini destekler,
MotoPlus ™ ve MotomanSync ™ yazılım ortamlarını kabul eder
Daha yüksek I / O hızı ve yüksek çözünürlüklü zamanlayıcılar
DX100 denetleyicisi ile aynı donanım asılı programlama işlemini gerçekleştirir.
Tek denetleyici sekiz adete kadar ekseni destekler:
4 eksenli + 2 harici eksenli robot
6 eksenli robot + 2 harici eksen
7 eksenli robot + 1 harici eksen
15 eksenli robotlar iki adet FS100 kontrolör gerektiriyor
Ana spesifikasyonlar

Maksimum Robot Yükü: 3 kg
Eksen sayısı: 6
Maksimum yatay erişim: 532 mm
Maksimum dikey erişim: 804 mm
Tekrarlanabilirlik: ± 0.03 mm
Denetleyici: FS100

Hareket aralığı (°)

Eksen S: ± 180 ° / S-Eksen (Duvar Montajlı): ± 25 °
Ekseni L: + 90 ° / -85 °
Eksen U: + 260 ° / -105 °
Eksen R: ± 170 °
Eksen B: ± 120 °
Eksen T: ± 360 °

Maksimum hız (° / s)

Eksen S: 310 ° / s
Ekseni L: 150 ° / s
Eksen U: 190 ° / s
Eksen R: 300 ° / s
Ekseni B: 300 ° / s
Ekseni T: 420 ° / s

Robot uygulamaları

Numune işleme
Biyomedikal
Temiz oda montajı

Applications

Parçaların manipülasyonu , Ölçüm , Parçaların montajı
