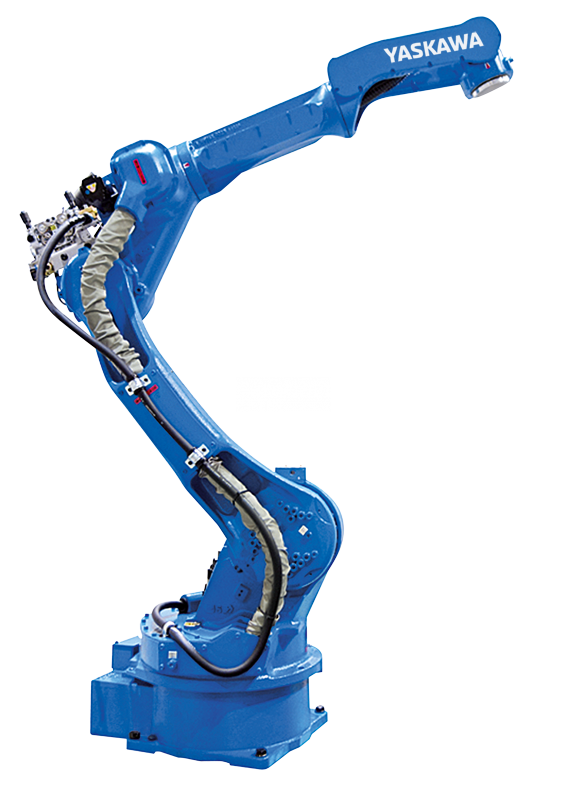

Motoman Yaskawa MH24-10 yüksek hız

Yok

MH24-10 uzun menzilli ince tasarımlı robot; diğer parçalara müdahale etmekten kaçınılması için kol konturludur ve dönme süresini en aza indirgeyen verimliliği artıran ve yüksek performans sağlayan olağanüstü hız ve eksen ivmesi ile karakterizedir.

DX200 Denetleyici

DX200, robotik çalışma hücreleri için yüksek güvenilirlik ve sistem seviyesinde verimlilik sağlayan sağlam sistem mimarisi denetleyicilerinden biridir. Çeşitli fieldbus ağ bağlantıları. Dinamik girişim bölgeleri robot kolunu korur ve gelişmiş çarpışma önleme sağlar. Üç yardımcı / harici eksene kadar izin verir ve uzaktan monte edilebilir. sağlamaktadır:
Uygulama esnekliği.
Yüksek üretkenlik.
Minimum entegrasyon maliyetleri.
Uygulama esnekliği.
Artan güvenilirlik ve enerji verimliliği.
Geliştirilmiş bakım kapasitesi, ortalama tamir süresi (MTTR) azaldı.
Kategori 3 Performans Seviyesi İşlevsel Güvenlik Birimi (FSU).
Cihazlar arasında senkronize hareketle 8 robot / 72 eksenli çoklu robot kontrolü.
Gelişmiş robot hareket kontrolü (ARM), yüksek üretkenlik ve yörünge planlaması sağlar.
Birden fazla pencere görüntüleme olanağı sunan Windows® CE programlama renkli dokunmatik ekranlı küçük ve hafif kolye.
Ana spesifikasyonlar

Maksimum Robot Yükü: 10 kg
Eksen sayısı: 6
Maksimum yatay erişim: 2,010 mm
Maksimum dikey erişim: 3.649 mm
Tekrarlanabilirlik: ± 0.08 mm
Denetleyici: DX200

Hareket aralığı (°)

Eksen S: ± 180 ° (Duvara monte MH24-10 S ekseni maksimum hareket aralığı ± 30 °).
Eksen L: + 155 ° / - 105 °
Eksen U: + 250 ° / -170 °
Eksen R: ± 200 °
Eksen B: ± 135 °
Eksen T: ± 455 °

Maksimum hız (° / s)

Eksen S: 197 ° / s
Ekseni L: 190 ° / s
Eksen U: 210 ° / s
Eksen R: 410 ° / s
Ekseni B: 410 ° / s
Eksen T: 620 ° / s

Robot uygulamaları

montaj
Makine eğilimi
Malzeme taşıma
dağıtım

Applications

Parçaların manipülasyonu , Parçaların montajı
