motorcu Motoman MS80W II

Yok

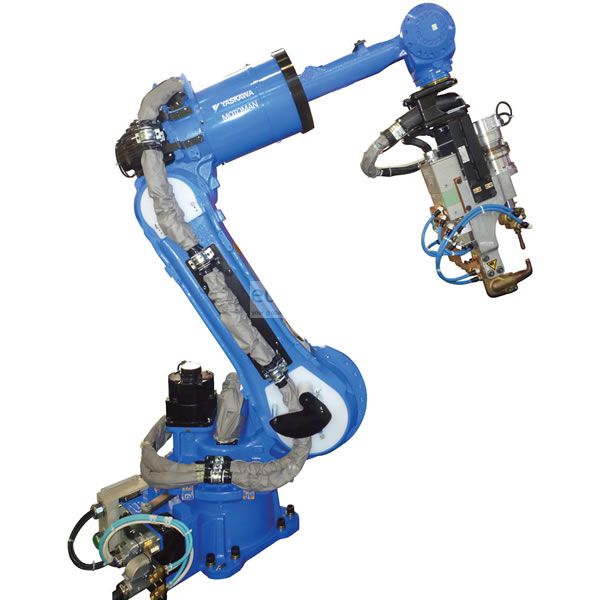

Yüksek yoğunluk aralığı için MS80W II hafif yüksek hızlı yapı robotu, çok çeşitli bilek hareketi paraziti bastırır ve spot kaynağa daha fazla esneklik sağlar ve bu tip uygulama için normal boyutlu bir robota göre% 30 daha hızlıdır. Kablolama, hava hatları ve servo iğne, kablonun kullanım ömrünü ve güvenliğini optimize etmek ve öğretme süresini azaltmak için robotun tabanından kola yönlendirilir.

DX200 denetleyici
DX200, robotik çalışma hücreleri için yüksek güvenilirlik ve sistem seviyesinde verimlilik sağlayan sağlam PC mimarisi denetleyicilerinden biridir. Çeşitli fieldbus ağ bağlantıları. Dinamik girişim bölgeleri robot kolunu korur ve gelişmiş çarpışma önleme sağlar. Üç yardımcı / harici eksene izin verir ve uzaktan monte edilebilir. sağlamaktadır:
Uygulama esnekliği
Yüksek üretkenlik
Minimum entegrasyon maliyetleri.
Uygulama esnekliği
Daha fazla güvenilirlik ve enerji verimliliği.
Bakım kapasitesinin iyileştirilmesi, ortalama tamir süresinin (MTTR) azaltılması.
İşlevsel Güvenlik Birimi (FSU) Performans Seviyesi 3 (PLd).
Cihazlar arasında senkronize hareketle 8 robota / 72 eksene kadar çoklu robot kontrolü.
Gelişmiş robot hareket kontrolü (ARM), yüksek üretkenlik ve yörünge planlaması sağlar.
Birden fazla pencere görüntüleme olanağı sunan Windows® CE programlama renkli dokunmatik ekranlı küçük ve hafif kolye.
Ana spesifikasyonlar

Maksimum Robot Yükü: 80 kg
Eksen sayısı: 6
Maksimum yatay erişim: 2,236 mm
Maksimum dikey erişim: 3.751 mm
Tekrarlanabilirlik: ± 0.07 mm
Denetleyici: DX200

Hareket aralığı (°)

Eksen S: ± 180 °
Eksen L: + 155 ° / -90 °
Eksen U: + 160 ° / -185 °
Eksen R: ± 205 ° (Hareket aralığı spot kablo demeti ile sınırlandırılır)
Ekseni B: ± 120 ° (Hareket aralığı spot kablo demeti ile sınırlandırılır)
Eksen T: ± 180 ° (Hareket aralığı spot kablo demeti ile sınırlandırılır)

Maksimum hız (° / s)

Ekseni S: 170 ° / s
Eksen L: 140 ° / s
Eksen U: 160 ° / s
Eksen R: 230 ° / s
Ekseni B: 230 ° / s
Eksen T: 350 ° / s

Robot uygulamaları

Nokta kaynağı

Applications

Spot kaynağı
